屋麵保溫防水是一個(ge) 係統工程，造成滲漏的原因較多，但材料是屋麵防水的基礎，故要解決(jue) 防水問題需從(cong) 材料方麵入手，然後依次考慮設計、施工及後期維修管理問題。所以，若保溫層選用有防水性能的泡沫保溫材料，則能從(cong) 結構設計方麵解決(jue) 這類問題。
就目前而言，現場噴塗硬泡聚氨酯具有優(you) 異的保溫隔熱性能，閉孔率良好，是良好的憎水性材料，在質量和性能方麵均被信賴。
防水性好

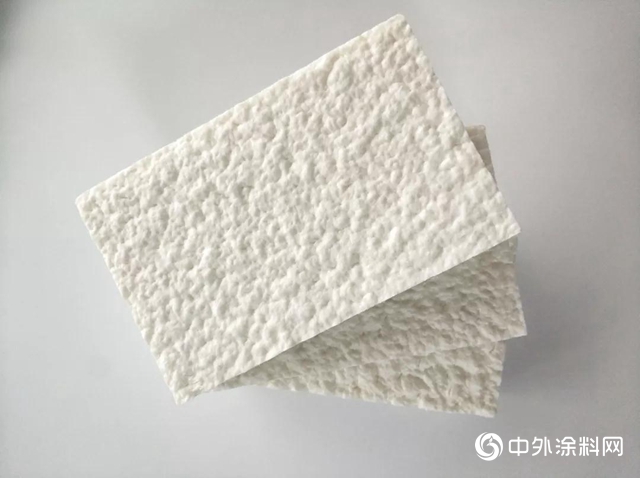

聚氨酯硬泡是一種結構致密的微孔泡沫體(ti) ，閉孔率達90%以上，具有光滑的自結皮，因此具有很高的水蒸汽滲透阻和良好的不透水性。

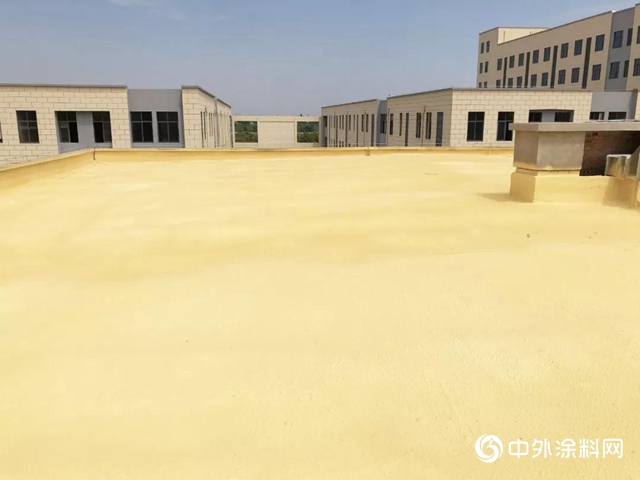

采用直接噴塗成型施工技術，使聚氨酯硬泡層成為(wei) 無接縫殼體(ti) ，形成完整的不透水層，杜絕了水沿縫隙滲入的可能性。
另外，它與(yu) 基層粘結牢固，粘結強度可超過泡沫體(ti) 本身的撕裂強度，不易與(yu) 基層脫離，可有效避免水沿層間滲漏的現象。
節能保溫
保溫節能效聚氨酯硬泡材料是結構致密、封閉的非連通孔隙，材料的孔隙率較大，幾乎沒有對流作用的影響，所以導熱係數低，保溫隔熱性能佳，節能效果明顯。
據測算，聚氨酯硬泡防水保溫一體(ti) 化材料厚度為(wei) 25 mm時，達到節能50%的要求；當施工厚度達40mm時可達到國家規定節能65%的要求。
在實際工程應用中，相同的建築，與(yu) 傳(chuan) 統作法的屋麵相比，聚氨酯硬泡防水保溫複合屋麵室內(nei) 溫度冬季可提高5-6℃，夏季可降低4-5℃。
拉伸強度高
聚氨酯硬泡表觀密度小，強度高，延伸率大，抗衝(chong) 擊性好，不開裂，適應基材變形能力強。當其表觀密度為(wei) 35-40kg/m3，抗壓強度在0.2-0.3MPa之間，伸長率平均在10％-14%之間。
耐腐蝕性
在苯、汽油等一般溶劑和稀濃度的酸、堿、鹽溶液等環境的作用下，聚氨酯硬泡具有良好的化學穩定性，也不會(hui) 發生黴變和腐爛。
安全無毒
聚氨酯硬泡泡沫無毒，無刺激性，操作安全便捷， 更不會(hui) 像玻璃棉那樣在作業(ye) 時使人產(chan) 生瘙癢，不會(hui) 寄生細菌或者菌類，也不會(hui) 滋養(yang) 寄生蟲。
溫度範圍廣
在-50℃的低溫下，聚氨酯硬泡體(ti) 積收縮率小於(yu) 1%，也不會(hui) 發生變脆和開裂等現象；在120℃條件下，體(ti) 積和強度無明顯變化；
在150℃較高溫度下，聚合體(ti) 不會(hui) 發生降解，因此可供高溫下使用。它不會(hui) 像EPS或 XPS材料那樣發生熔化滴落現象，而且聚氨酯硬泡材料在燃燒的過程中，會(hui) 形成一個(ge) 焦化的保護層來抑製燃燒的蔓延。
施工方便
1.采用噴塗發泡的聚氨酯硬泡，工藝、設備簡單，操作方便；
2.材料固化速度很快，噴塗後20min即可上人，簡化了整體(ti) 施工工序，縮短了施工周期；
3.適用於(yu) 任何形狀的屋麵工程，如平麵、立麵、波紋狀等結構，適用於(yu) 地下室保溫防潮、舊屋麵翻新維修和改造等；
4.尤其適合形狀複雜、管道縱橫的基層表麵施工，易於(yu) 保證工程質量。聚氨酯硬泡屋麵施工時不需大型吊裝設備，一套設備在良好條件下每天可完成屋麵1000㎡。
耐久性好

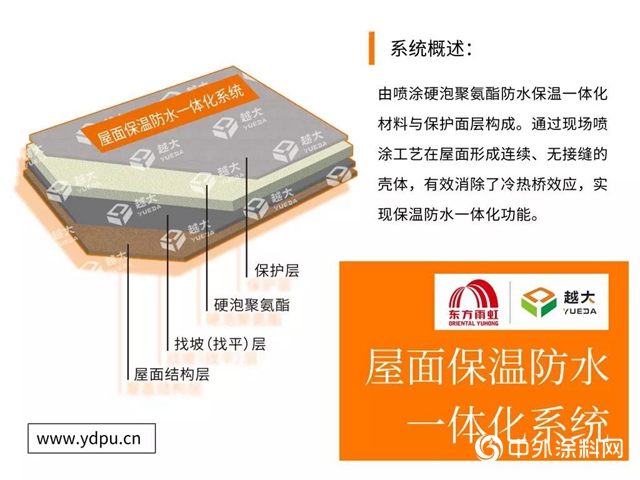

為(wei) 確保聚氨酯硬泡長期發揮防水保溫作用， 使其外表麵不受陽光、大氣侵蝕和外力損壞，在外表麵層上塗覆一層厚3-5mm的防水、防紫外線聚合物砂漿保護層。
保護層不僅(jin) 保護了防水保溫層，而且本身具有很強的防水性能，將兩(liang) 種材料粘結在一起，共同擔負屋麵的防水任務，提高了防水保溫材料的耐久性。
歐美發達國家大量工程經驗表明，凡具有保護不直接受紫外線照射的防護材料屋麵，其工程耐用年限可達30年以上。
來源:東(dong) 方雨虹
責任編輯：李謹之
（更多資訊請登錄：神秘彩金随机派发规则 www.dgfyfs.com）
文章來源：
責任編輯：
特別聲明：文章版權歸原作者所有。本文轉載僅(jin) 出於(yu) 傳(chuan) 播信息需要，並不意味著代表本平台觀點或證實其內(nei) 容的真實性；文中圖片僅(jin) 供個(ge) 人學習(xi) 之用，著作權歸圖片權利人所有。任何組織和個(ge) 人從(cong) 本平台轉載使用或用於(yu) 任何商業(ye) 用途，須保留本平台注明的“來源”，並自負版權等法律責任；作者如果不希望文章或圖片被轉載，請與(yu) 我們(men) 接洽，我們(men) 會(hui) 第一時間進行處理。
