姓名 非固化橡膠瀝青防水塗料
出生年月 公元1997年
階級成分 改性瀝青防水塗料
出生地 大韓民國
身份證明 JC/T 2428-2017《非固化橡膠瀝青防水塗料》標準
移民中國時間 公元2005年

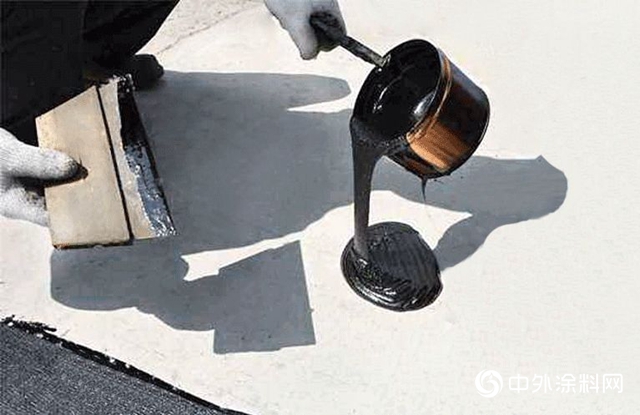

自我簡介 我是一種以橡膠、瀝青為(wei) 主要組份，加入助劑混合製成的，在使用年限內(nei) 保持粘性膏狀體(ti) 的防水塗料。施工采用人工刮塗或者機器噴塗，一般與(yu) 瀝青基防水卷材組成複合防水層，或用於(yu) 結構堵漏維修。
02 獨家解密
世界非固化技術創始人謎團
非固化防水塗料技術來自韓國。
基於(yu) 此塗料的行業(ye) 標準也木已成舟，目前也隻好將錯就錯了。
那麽(me) ，非固化塗料技術是誰首創的呢？
坊間有很多個(ge) 煞有介事的版本，一直困擾著防水行業(ye) 群眾(zhong) 。
吳祥根 日本東(dong) 京工業(ye) 大學防水材料博士學位，大韓民國建築施工學會(hui) 會(hui) 長、韓國首爾科技大學建築技術研究所所長，博士生導師。先後兩(liang) 次獲得韓國“總統大獎”（韓國最高科技獎）。聯合創辦中日韓防水技術國際交流大會(hui) ，五次擔任韓國代表團團長，兩(liang) 次擔任大會(hui) 主席。
揭開這麽(me) 謎團，沒有比吳祥根會(hui) 長更權威的人選了。
想不到，吳祥根會(hui) 長很爽快地應允了。
以下四段內(nei) 容，根據吳祥根會(hui) 長的回複，由趙燦輝先生翻譯，由大隱進行整理，經吳祥根會(hui) 長最終審定——
非固化橡膠瀝青防水材料，最早是1997年由韓國首爾科技大學吳祥根教授和張赫洙博士，在首爾科技大學防水技術中心共同研製開發而成，針對防水堵漏修繕，可以在潮濕基麵粘接的、持黏柔韌型非硬化防水新材料，係世界首創。（注：韓國首爾科技大學防水技術中心具有國家檢測職能）
自2004開始，這種新材料作為(wei) 堵漏修補材料，以及應用於(yu) 複合防水，其優(you) 異性能得到韓國防水市場的認可，陸續有NaB T&C 和AHA 防水技術株式會(hui) 社開發具有類似技術的產(chan) 品並推向市場。
目前，韓國在非固化領域商業(ye) 化較成功的企業(ye) 是Renew System 公司，2003年獲得了大韓民國國土交通部建設新技術、2013年韓國十大新技術認證等榮譽。
2005年以後，韓國有幾家公司製造並使用類似產(chan) 品，但質量等級不高，也未獲得權威評估認可。
就此，關(guan) 於(yu) 非固化塗料技術的創始人謎團徹底解開！
透過吳祥根會(hui) 長回複的內(nei) 容，大隱得出三個(ge) 結論——
第一，吳祥根教授是非固化塗料技術最早的發明者之一，堪稱世界非固化防水塗料技術之父。
第二，這項技術在韓國獲得了國家級的認可，後續不斷有公司開發類似技術產(chan) 品並商業(ye) 化。商業(ye) 化最成功的是Renew System 公司。
第三，個(ge) 別韓國公司的技術並未得到權威認可（大隱注：有些公司在中國表現得還挺活躍）。
吳祥根（左） AHA公司安東壽（中） 趙燦輝（右）
03 水土不服，蟄伏數載
跟很多國外防水材料引進中國的故事相似，非固化防水塗料進入中國市場的早期，最開始也並非一帆風順，不痛不癢地打了幾年醬油。
2005年，北京某公司率先將韓國非固化防水塗料技術引進中國，年底在北京某別墅項目地下工程中進行了施工打樣。
隨後幾年，雖然在全國各地都有些星星點點的業(ye) 績，但真正有點影響力的，是2008年5月，在鳥巢體(ti) 育場變形縫修補工程（拆除麵層修複）中的成功應用。
自2005年底引入中國，在很長的一段時間內(nei) ，非固化塗料實際上一直默默無聞，鮮有人知。 東(dong) 方雨虹早在2010年就申請了一個(ge) 叫《非固化瀝青膠》的專(zhuan) 利，證書(shu) 擺陳列室，技術束之高閣。
大隱在2011年第九屆中國防水展上，也曾看到過相關(guan) 資料和樣品。當時把它當成了一種維修領域的小眾(zhong) 產(chan) 品，停留了10分鍾就走了。全然沒料到，這個(ge) 打醬油娃三年後成為(wei) 了整條街最靚的仔！
04 一朝聞名，天下皆知
真正使非固化防水塗料大紅大紫的，是來自中國眾(zhong) 多企業(ye) 的加持助力，這跟TPO防水卷材在北美市場的崛起劇情有點相似。
2014年7月10日，北京人民大會(hui) 堂，廣東(dong) 廳，深圳卓寶“零缺陷防水係統”上市新聞發布會(hui) 在這裏隆重舉(ju) 行。（人民大會(hui) 堂也是行業(ye) 巨頭東(dong) 方雨虹喜歡選擇的一個(ge) 會(hui) 議舉(ju) 辦地，最近的一次是2020年1月11日，東(dong) 方雨虹2020新春家宴。）
圖片說明：人民大會(hui) 堂廣東(dong) 廳
人民大會(hui) 堂發布會(hui) 後，深圳卓寶兵分三路，殺向全國，據說2015年推廣會(hui) 就開了近200場。
關(guan) 於(yu) 零缺陷，說點題外話。
2016年8月，大隱去某直轄市防水行業(ye) 質量提升大會(hui) 發言，現場發生了一個(ge) 有趣的花絮：前麵卓寶的總工剛介紹完零缺陷防水係統，後麵上台發言的東(dong) 方雨虹總工就表示世界上不存在零缺陷。
這話，也對，也不對。
1962年，美國質量管理學家Philip B. Crosby提出“零缺陷”思想，先後在美國和日本掀起了“零缺陷”運動熱潮。零缺陷理論的核心是“第一次就把事情做對”，而非字麵上的機械理解。
2019年6月，董姐姐在一次會(hui) 議上表示，格力電器將以“零缺陷、零售後、零維修”為(wei) 終極追求目標。
深圳卓寶的零缺陷防水係統推出來之後，行業興起了一陣係統熱，幾乎到了無係統不公司的地步。
這些風起雲(yun) 湧、此起彼伏的係統裏麵，大多都離不開一個(ge) 核心材料——非固化防水塗料。
三年後，JC/T 2428-2017《非固化橡膠瀝青防水塗料》標準出台，2018年4月1日正式實施。讓人吃驚的是，標準的起草和參編單位達到了55家，包括最大的企業(ye) 和最小的企業(ye) ，這恐怕也創造了防水行業(ye) 材料標準的一項紀錄。同時，也從(cong) 另外一個(ge) 側(ce) 麵說明了這款材料的受關(guan) 注程度。
05 非固化興(xing) 起的邏輯何在？
如果說高聚物改性瀝青防水卷材興(xing) 起的邏輯是更先進的瀝青改性技術和胎體(ti) 材料的進步，自粘卷材興(xing) 起的邏輯是更便捷，聚合物水泥防水塗料、丙烯酸防水塗料興(xing) 起的邏輯是環保，預鋪防水卷材興(xing) 起的邏輯是可以與(yu) 結構反粘，強力交叉膜卷材興(xing) 起的邏輯是一張被神話的膜……
那麽(me) ，非固化塗料被熱捧，異軍(jun) 突起的邏輯是什麽(me) 呢？
蘇州市古城區菉葭巷有一家擼豬館，抱豬一個(ge) 小時的價(jia) 格是100元，據說生意不錯。它的創意來自於(yu) 城市裏的00後和10後吃過豬肉，沒見過豬跑。
Viagra，生命力旺盛的群眾一般都知道是什麽。它原本是美國Pfizer公司開發的一款不甚成功的心髒病輔助治療藥物，沒想到被全世界陽痿群眾瘋狂追捧，準備撞牆的研發人員因此封官加爵。
大隱談萬艾可和小豬的目的，其實想說非固化塗料崛起的第一個重要原因，在於應用場景的調整，或者說產品角色的正確定位。
早在2004年韓國漢城國際機場二期工程的結構防水中，就采用了非固化塗料加SBS卷材的設計方案，施工麵積達到124萬(wan) m2，由Renew、AHA和NaB三家防水公司共同施工完成。
所以，大隱分析認為(wei) ，非固化防水塗料之前一直在中國不溫不火，或許跟產(chan) 品使用場景上的定位偏差有關(guan) ，推廣者，包括市場，長時間沒有深刻認識到非固化塗料作為(wei) “複合防水層”中關(guan) 鍵角色的作用和意義(yi) ，盡管它在結構堵漏修複上也有不錯表現。
確立非固化塗料為(wei) 一種複合防水層技術的核心，這就是它崛起的第一大邏輯。
非固化防水塗料可以跟各類瀝青基防水卷材組成複合防水層（鑒於(yu) 塗料施工時的溫度較高，一般不提倡跟帶瀝青自粘層的高分子卷材、聚乙烯丙綸卷材複合使用），兩(liang) 種類型的材料可以做到優(you) 勢互補，劣勢互掩，防水係統更可靠。
到底是誰第一個認識到非固化塗料在“複合防水層”的價值，已無從探究，至少卓寶是TOP10企業中第一個認識到並果斷行動起來的。
鄒老板眼光獨到，不愧是防水行業(ye) “首席產(chan) 品經理”。
關(guan) 於(yu) 非固化塗料崛起邏輯的第二點，則與(yu) 它除複合防水層核心之外的四個(ge) 突出優(you) 點有關(guan) 。
優(you) 點一：塗層不硬化
其實，現場施工熱熔非固化塗料粘貼瀝青基卷材的做法，有點像我們(men) 上集提到的“三氈四油”。韓國人的貢獻在於(yu) ，非固化塗料不僅(jin) 僅(jin) 是一種熱熔瀝青，還是一種不硬化瀝青，它始終處於(yu) 一種不硬化的蠕變狀態，可以很好地封閉混凝土基麵既有的和後續產(chan) 生的毛細孔和細裂縫，從(cong) 而封鎖竄水通路。即使防水層個(ge) 別部位被後續施工破壞，將來也不至於(yu) 竄水。
優(you) 點二：具有良好的粘結性能

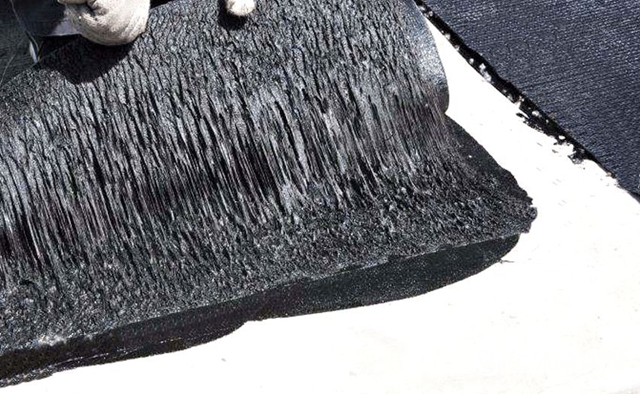

非固化塗層的粘結性能良好，其與(yu) 基麵剝離後，可做到100%內(nei) 聚破壞，即與(yu) 結構表麵不會(hui) 完全脫離，這是非固化塗料的一個(ge) 重要特征和優(you) 點。
優(you) 點三：具有良好的形變能力
非固化塗層能適應結構的變形，可抵禦結構應力傳(chuan) 遞，自愈性強。
優(you) 點四：更經濟的選擇
相比雙層SBS防水卷材和雙層有胎自粘防水卷材，更薄厚度的非固化防水塗料+瀝青基防水卷材的複合防水層組合，擁有一定的成本優(you) 勢。同時，施工速度的加快（相對於(yu) 雙層SBS卷材熱熔施工和常規塗料施工而言），從(cong) 工期角度來說，都是更經濟的選擇。
我們(men) 上麵一再提到“複合防水層”一詞，結合非固化塗層的厚度話題，一並說說。
按照GB 50108-2008《地下防水工程技術規範》的規定，有機防水塗料的厚度不得小於(yu) 1.2mm；按照GB 50345-2012《屋麵工程技術規範》的規定，高聚物改性瀝青防水塗膜，Ⅰ級防水單道厚度不小於(yu) 2mm,Ⅱ級防水單道厚度不小於(yu) 3.0mm。
在實際應用中，非固化防水塗料的設計厚度最多的是1.5mm和2.0mm。這個(ge) 厚度在地下工程裏是符合規範的，如果放在屋麵，1.5mm的厚度貌似有點違規了。
且慢，讓我們(men) 來極簡化科普一下剛剛提到“複合防水層”一詞。這也是各單位培訓時講得很少或者不太透徹的一個(ge) 知識點。
所謂複合防水層，是指彼此相容的卷材和塗料組合而成的防水層。
關(guan) 於(yu) 複合防水層技術層麵的規定，群眾(zhong) 們(men) 可以去查閱一下《屋麵工程技術規範》後半部的條文解釋，這裏就略過。為(wei) 了加深對複合防水層的認識，大隱拋出個(ge) 人的四點理解：
第一，複合防水層是塗料+卷材的組合，兩(liang) 道塗膜或者兩(liang) 道卷材不能稱之為(wei) 複合防水層。
第二，複合防水層有利於(yu) 發揮塗料和卷材各自的優(you) 勢，彌補各自的劣勢，提高防水係統整體(ti) 性能。

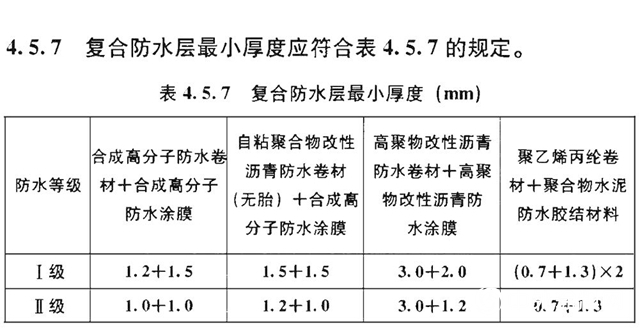

第三，規範製定者鼓勵工程上采用複合防水層形式，因此，複合防水層中的塗膜和卷材都可以選用相對更薄的厚度——這也意味著更低的造價(jia) 。具體(ti) 規定如下表：
（非固化塗料屬於(yu) 哪一類塗料，尚沒有明確說法，目前處於(yu) 打插邊球的狀態）
第四，複合防水層理論上屬於(yu) 一道防水，更薄的卷材+更薄的塗膜共同組成一道複合防水層。
在“複合防水層”的旗幟下，非固化防水塗料在屋麵采用1.5mm和2.0mm兩(liang) 檔厚度，也就順理成章了。
06 中國第一代非固化
在騰雲(yun) 駕霧中的反思
但在跟著非固化防水塗料一起飛了一段時間後，高潮之後醒來的群眾們很快發現，它至少存在三大不足——
第一，現場加熱問題多
非固化防水塗料需要經過現場的高溫加熱增加其流動性後，再能進行刮塗或噴塗施工。現場加熱環節，會(hui) 帶來四大麻煩——
1. 操作不方便 非固化塗料的加熱/噴塗設備較重，運輸、操作頗為(wei) 不便。
2. 加熱時間過長 非固化塗料現場加熱的需要的時間較長，加熱速度很難跟得上施工的速度，理論上省回來的工期又還回去了。還有一種簡易的加熱棒，單次可加熱塗料量很小，安全性極差。
3. 加熱溫度控製難 特別是加熱桶底部塗料容易被加熱過度。當加熱溫度超過180℃時，材料性能將嚴(yan) 重受損，其中拉力隻剩下正常值的1/10左右，蠕變性和抗竄水性也快速下降。
4. 存在安全隱患 熱熔後的非固化塗料溫度超過100℃，對操作者而言猶如行走在剃刀邊沿，燙傷(shang) 事故時有發生。同時，也存在一定的失火危險。這些都給施工現場的安全管理帶來極大隱患。
第二，立麵施工是軟肋
高溫非固化防水塗料在立麵部位施工時，往往會(hui) 發生塗料流掛現象（戲稱流鼻涕）；塗層在未冷卻到適宜溫度的情況下，其粘接力無法抵禦卷材下墜重力，卷材會(hui) 發生滑移現象（戲稱脫褲子）。
流掛影響塗布厚度，影響施工進度。滑移則需要采取加固措施，否則將直接導致立麵防水的失敗。（甚至，在炎熱季節，外露的立麵防水層，也會(hui) 發生下滑）
這也是中國市場第一代非固化塗料最被人詬病的地方。
第三，環保問題是死穴

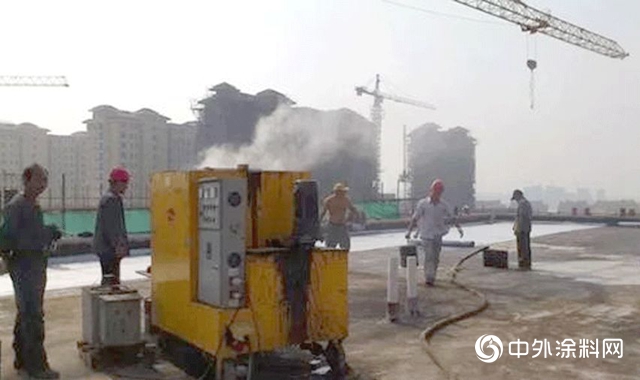

到過施工現場的群眾(zhong) 都知道，非固化防水塗料在加熱和施工過程中，會(hui) 產(chan) 生大量可見瀝青煙和不可見粉塵。在瀝青煙和粉塵環境中作業(ye) ，容易引起中毒，出現皮炎、視力模糊、眼結膜炎、胸悶、腹痛、心悸、頭痛等症狀。科學試驗證明，瀝青和瀝青煙中所含的3，4苯並芘是引發多種癌症的誘因。
（一般認為(wei) ，煤焦油瀝青的致癌性最強，天然瀝青不具致癌性，對石油瀝青的致癌性醫學上尚有爭(zheng) 議。）
熱熔型非固化塗料噴塗施工的時候，操作人員手持噴槍，四周煙霧繚繞，如果再配上《敢問路在何方》的背景音樂(le) ，宛如齊天大聖下凡。
有的產品則采用添加揮發性溶劑的方式來取代加熱過程，但大部分溶劑對環境的汙染和人體的傷害都很大，這跟戴個偽劣套套騙女孩子何異？
以犧牲祖國的環保和工人的健康為(wei) 代價(jia) ，老板，這個(ge) 錢賺得會(hui) 不會(hui) 有些良心痛呢？
此外，還要特別強調的是，非固化防水塗料的假冒偽(wei) 劣現象也非常嚴(yan) 重。
為(wei) 了降低成本，很多公司會(hui) 在生產(chan) 非固化的四種主材上玩花招——
瀝青（采用低品質瀝青甚至煤焦油瀝青）
改性劑（采用廢膠粉）
機油/芳烴油（采用廢機油或雜油）
滑石粉（添加量不超過20%為(wei) 佳，有些企業(ye) 添加超過40%）
這些花招一耍，裝到桶子裏麵反正是黑乎乎的一坨，貌似看不出啥道道來，但產(chan) 品的性能卻不會(hui) 跟你一道說謊：一段時間後，塗層的彈性、粘結性能都將大幅下降，甚至成膜硬化，複合防水層發生脫層、竄水和滲漏，也就在所難免了。
韓國防水界精英來華交流時，曾親(qin) 眼目睹了中國非固化塗料的亂(luan) 象，由震驚到苦笑，最後歸於(yu) 沉默。
小知識
1. 瀝青塗料中為(wei) 何要添加芳烴油/機油？
韓國企業(ye) 一般叫芳烴油，中國企業(ye) 添加機油。添加目的有兩(liang) 個(ge) ：一是為(wei) 了降低瀝青軟化點，使其保持必要的柔軟度和彈性；二是溶解改性劑。部分廠家在塗料生產(chan) 過程中往往會(hui) 添加過量的滑石粉，為(wei) 防止瀝青變硬，就需要添加更多機油芳烴油。如果圖便宜，添加質量不好的廢機油，添加進去的油容易遊離出來，留下瀝青、廢膠粉和滑石粉，就成為(wei) 了一堆硬渣。
2. 如何鑒別塗料中添加了過量的劣質溶劑油？
取50克左右非固化塗料，在燒杯中加熱，然後刮塗於(yu) 水泥板上。放置一段時間觀察，如果塗料邊緣發現有黃色油跡，說明溶劑油遊離析出了，這種塗料粘滯性肯定會(hui) 下降。如果塗料邊緣沒有滲出油跡，說明該塗料的穩定性好，能保持長期的粘滯性。
07 五招鑒別非固化塗料優(you) 劣
大隱首創了五個(ge) 直觀而簡便的方法，助你避開忽悠陷阱，快速鑒別非固化塗料質量的優(you) 劣。
看完這五個(ge) 手法，部分群眾(zhong) 會(hui) 夢回KTV，但相同的手法，卻是不一樣的選擇。
一聞
打開塗料包裝桶，如果撲麵而來的不是香水味，而是一股刺鼻的氣味，證明瀝青材質不好（甚至有可能是有毒的煤焦油瀝青），或者添加了低檔溶劑油。
質量好的產(chan) 品僅(jin) 有一股清淡的瀝青味道（添加膠粉的國標產(chan) 品會(hui) 有膠粉味道）。
二看
看表麵是否有明顯裂紋 如果有明顯裂紋，證明材料改性不良，填料添加過量。
看塗料顏色 如果顏色暗淡無光澤，證明瀝青含量偏少，填料過多。
看體(ti) 積 質量差的塗料由於(yu) 添加超量石粉，密度更大，在同等重量的情況下，質量差的塗料其體(ti) 積更小。這也意味著它的可塗布麵積更小。（滑石粉比重2.5-3.7，防水材料用瀝青比重0.97-1.05））
好的材料表麵會(hui) 有光澤，不會(hui) 出現裂紋（或者僅(jin) 有極細裂紋），同重量情況下體(ti) 積相對更大。
三摸
伸出兩(liang) 指，戴上套（一次性PVC手套或者塑料袋），然後用手指按壓塗料表麵，質量好的塗料相對柔軟有彈性，質量次者偏硬。
四捅
找根幹淨棍子，慢慢戳進塗料，緩緩拉起，觀察拉絲(si) 情況，拉絲(si) 長者質量更好。
五談價
但凡成交價(jia) 低於(yu) 6000元/噸者，質量估計夠嗆。正宗韓國產(chan) 品的價(jia) 格，恐怕要過萬(wan) 。
自1947年上海萬(wan) 利油氈廠成立算起，縱觀中國防水73年，複合防水的第一個(ge) 高潮是“三氈四油”，第二個(ge) 高潮則是因非固化防水塗料而起。非固化的防水機理較為(wei) 先進，在第二代複合防水體(ti) 係中處於(yu) 核心地位。但由於(yu) 客觀上存在諸多的不足，製約了其進一步應用和推廣。
彼得·德魯克在其《創新與(yu) 企業(ye) 家精神》一書(shu) 中提到“有目的的創新和創新機遇的七個(ge) 來源”，其中的來源之二是“不協調的事件”。
解決(jue) 應用痛點，是企業(ye) 責任所在；理論與(yu) 實踐的不協調，應理解為(wei) 超人一肩的良機。很多具有創新精神的中國防水企業(ye) 開始反思和行動，探尋非固化塗料技術的升級與(yu) 換代。
來源:大隱於(yu) 水先生
責任編輯：餘(yu) 凱旋
（更多資訊請登錄：神秘彩金随机派发规则 www.dgfyfs.com）
文章來源：
責任編輯：
特別聲明：文章版權歸原作者所有。本文轉載僅(jin) 出於(yu) 傳(chuan) 播信息需要，並不意味著代表本平台觀點或證實其內(nei) 容的真實性；文中圖片僅(jin) 供個(ge) 人學習(xi) 之用，著作權歸圖片權利人所有。任何組織和個(ge) 人從(cong) 本平台轉載使用或用於(yu) 任何商業(ye) 用途，須保留本平台注明的“來源”，並自負版權等法律責任；作者如果不希望文章或圖片被轉載，請與(yu) 我們(men) 接洽，我們(men) 會(hui) 第一時間進行處理。
