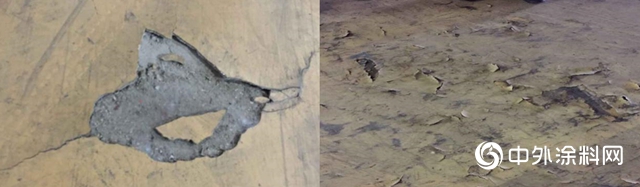

混凝土標號不夠，自身粉化造成；
混凝土本身存在空鼓；
基層處理不到位；
底漆不具有滲透性；
節省底漆，甚至未塗覆底漆層；
金剛砂地坪：超過混凝土初凝時間後撒耐磨骨料；
1、混凝土本身標號、質量必須保證，按照要求施工振搗、養(yang) 護；
2、保證基層處理工作：油跡汙跡及鬆散層清除、打磨、結構切槽修補等；
3、采用有滲透性的底漆，封閉混凝土基層，封住混凝土層離析出的細小分層顆粒，同時增加與(yu) 上層地坪材料的附著力；另外滲透底漆需塗刷均勻；
4、金剛砂耐磨骨料施工：新澆築的混凝土達到初凝時間，且混凝土表麵無明顯水跡，上人時留下淺淺的腳印，即可進行撒耐磨骨料施工；

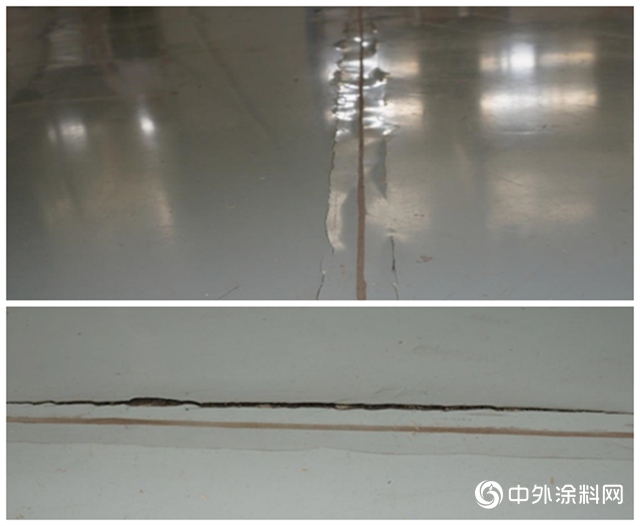

混凝土自身應力開裂造成，如下沉、熱脹冷縮等；
混凝土基層的裂縫未處理到位；
需要留明縫的地方未留出來；
1、大麵積澆築混凝土施工時，應按照設計要求，留設溫度變形縫、沉降縫等；
2、移交地坪施工前，仔細檢查混凝土基層，如遇有局部開裂、通縫質量等問題，應做好裂縫修補工作：切槽修補、灌漿修補等；
3、按照地坪工程的要求，留設明縫；
1、施工中起泡（氣泡）
底漆未封閉混凝土基層，與(yu) 施工有關(guan) ；
油漆本身消泡不良，與(yu) 油漆質量有關(guan) ；
基層有水或潮氣大，與(yu) 環境有關(guan) 。
2、地坪使用後起泡（水泡）
基層未做防水層，地下水壓較大；
原基層有油或其它化學介質未清除幹淨；
1、基層處理要求：首先做好基麵清除工作，特別是油跡汙跡或其他化學介質的清除；施工防水層，防止水氣向上滲，控製基層或防水層內(nei) 的含水率在6%內(nei) ，基層或防水層抗壓強度大於(yu) 20MPa。進行環氧施工，同時按要求塗刷滲透性封閉底漆。
2、防水材料要求：A、抗滲不透氣性；B、抗壓性，強度大於(yu) 20MPa；C、和地麵有超強的粘接性；D、和環氧樹脂容易粘接形成一個(ge) 整體(ti) 。防水層在施工完工後3天內(nei) 不得上人，保護好成品。
3、提高環氧層和基層或防水層的粘接力，克服初起水泡時的脹力避免水泡的發生。
4、環氧層施工中，底塗層應選用質量好的材料，讓一部分環氧滲透到基層或防水層中上下形成一個(ge) 整體(ti) 。
5、環氧施工完成後避免陽光的照曬，減少環氧層表麵和裏麵溫差大小的變化。
6、施工時，加強基層麵的檢查和處理，在做麵層前的每道塗層镘刮或批塗後，檢查表麵是否有氣泡，有的區域用竹掃把平刷一道，給氣泡放氣，一定要仔細，不能有遺漏情況，確實無誤待塗膜固化後再進行下一道工序。確保施工後的環氧層和基層或防水之間不留空隙。

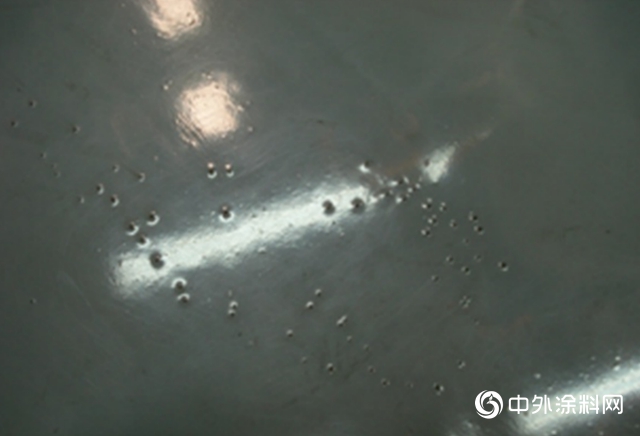

1、漆麵內(nei) 外層幹燥速度不一致造成表層收攏起皮，固化劑與(yu) 主料混合時因攪拌而在塗料裏產(chan) 生大量氣泡，在固化過程中氣泡不斷發散，基麵層留下痕跡而成為(wei) 針孔；或施工人員對塗料初凝時間控製不好，放氣釘筒滾壓後針孔愈合不良。
2、基麵的密實性不均勻或是填料的分散不足，從(cong) 而導致地麵像不沾油一樣出現環形的孔。
1、地坪漆塗料配比攪拌時，應勻速攪拌，確保固化劑和主劑均勻反應；把空氣粒子（氣泡）用抹子一遍一遍抹，可聽見氣泡破裂的劈啪聲，每一次塗抹量不超過2mm厚度；注意掌握用放氣釘筒消泡的時間。
2、施工前一定要仔細檢查基麵，有問題的需要認真處理，才可以施工環氧地坪漆。選擇分散性好的填料，並加強對材料質量的管理工作。
基麵起砂處理方法：嚴(yan) 重起砂地麵首先采用金剛石無塵打磨機打磨處理，直至地麵打出釉麵，然後用環氧高倍砂漿批刮地麵及修補坑洞處。
防水層沒有做好、地下滲水處理方法：首先需把明水處理幹淨，然後選擇環氧高倍防潮砂漿批刮修補，使基麵有很好的粘接強度，方才可以進行環氧地坪漆施工。
來源:地坪漆
責任編輯：李謹之
（更多資訊請登錄：神秘彩金随机派发规则 www.dgfyfs.com）
文章來源：
責任編輯：
特別聲明：文章版權歸原作者所有。本文轉載僅(jin) 出於(yu) 傳(chuan) 播信息需要，並不意味著代表本平台觀點或證實其內(nei) 容的真實性；文中圖片僅(jin) 供個(ge) 人學習(xi) 之用，著作權歸圖片權利人所有。任何組織和個(ge) 人從(cong) 本平台轉載使用或用於(yu) 任何商業(ye) 用途，須保留本平台注明的“來源”，並自負版權等法律責任；作者如果不希望文章或圖片被轉載，請與(yu) 我們(men) 接洽，我們(men) 會(hui) 第一時間進行處理。
