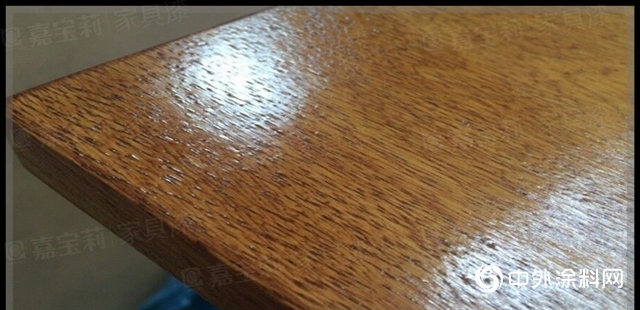

漲筋是木材吸水令木筋鼓起的現象，是水性漆在實木及實木貼皮塗裝中，高頻率發生的弊病。
漲筋的根源 是木材中的木纖維吸收了過量的水，引起木纖維膨脹，而水性漆塗裝通常需加水調配，漆液中天然含有水份，所以水性漆更易出現漲筋問題。
在塗裝過程中，引起漲筋的因素是多方麵的，其中主要有以下3個(ge) 因素：

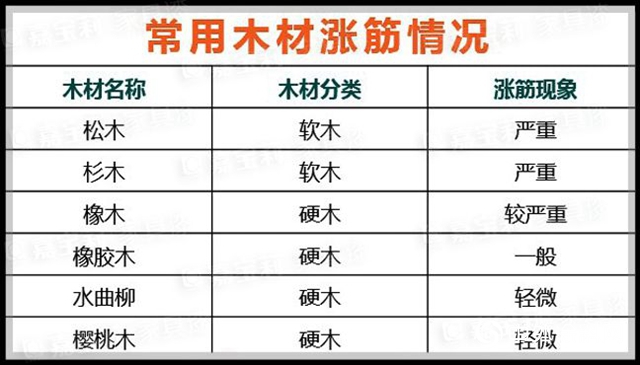

不同的木材材質，因自身致密度不同，在同等條件下，吸收水分的程度也不同，發生漲筋的可能性也不同。一般而言，軟木的致密性較差，更易吸水，如鬆木、杉木等，硬木的致密性較好，硬度高，相對不易吸水。
除了致密性，材質的管孔粗細和排列，對吸水性也有影響，例如材質較硬的紅橡，也是發生漲筋問題較多的基材。
當基材的含水率過高，不僅(jin) 木纖維自身容易膨脹，而且塗層與(yu) 木材的接觸麵將處於(yu) 濕潤狀態，會(hui) 延緩塗層的幹燥速度，加長基材接觸水的時間，從(cong) 而增加了漲筋發生的機率。
工藝設計和產(chan) 品選擇是預防漲筋的關(guan) 鍵，因此，選擇合適的塗裝工藝與(yu) 塗料的搭配也尤為(wei) 重要。
當找到了關(guan) 鍵影響因素之後，我們(men) 會(hui) 發現，這些關(guan) 鍵的因素就是解決(jue) 水性塗裝漲筋的關(guan) 鍵路徑。
木材含水率可根據實際需要采用以下2種參考標準處理：
（1）木材根據季節幹燥到適當的含水率
春夏季節南方控製在12%—16%左右，北方控製在10%—12%左右；
秋冬季節南方控製在10%—12%左右，北方控製在8%—10%左右。
由於(yu) 含水率一年四季會(hui) 有所不同，如果木材從(cong) 幹燥後到使用時周期達到1個(ge) 月，建議幹燥木材的含水率根據季節略有調整。
因木材幹燥過程中，含水率在15%及以下時再降低的難度會(hui) 更大，成本會(hui) 更高，因此根據季節調整可以節省部分成本。
（2）根據使用地木材平衡含水率處理
因地理位置的差異，各地的氣候不盡相同，因此對實木及貼皮家具的含水率要求也有差異，而且木材有吸濕滯後現象，所以木材幹燥處理通常要低於(yu) 使用地木材平衡含水率年平均值2%左右，可以較好的預防漲筋。
工藝設計時，無論是軟木，還是硬木基材，在透明塗裝與(yu) 實色塗裝中，都必須設計封閉底漆工序，對基材進行全麵封閉處理，防止基材吸收水分是預防漲筋的根本之道。
但普通的水性封閉底漆不能擔起防漲筋的重任，需選用防漲筋專(zhuan) 用產(chan) 品，才能有效解決(jue) 漲筋問題。

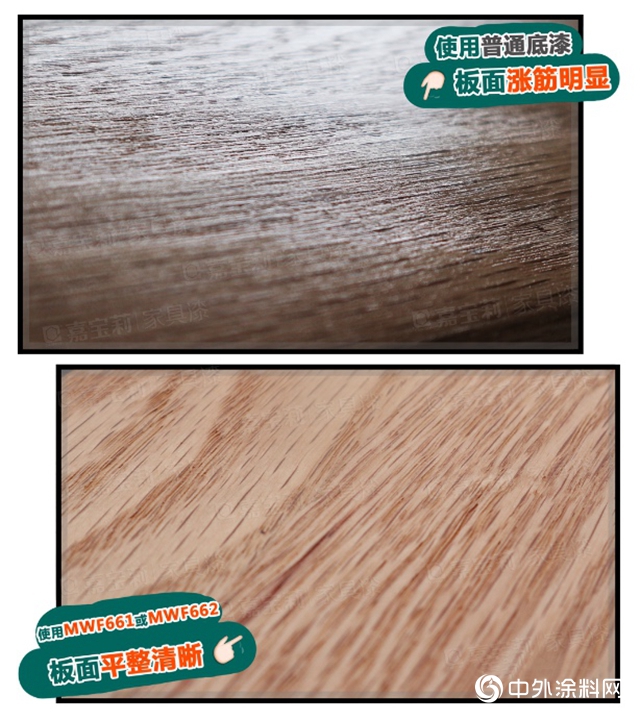

家具漆針對水性漆的漲筋問題，開發了2款防漲筋專(zhuan) 用封閉底漆MWF661和MWF662。
（1）幹速快，能夠快速揮發水分和溶劑，降低木材接觸水分的時間；
（2）潤濕性好，漆液能很好的滲透進導管，形成致密塗膜；
（3）通過添加1%交聯劑調配使用，能有效增強對基材的封閉效果。
木材封閉劑MWF662通過合理的配方設計，並選用不易漲筋的樹脂，讓MWF662具有更優(you) 秀的潤濕性，更致密的漆膜，幹燥速度更快，封閉效果更優(you) 異，是防漲筋的佼佼者。

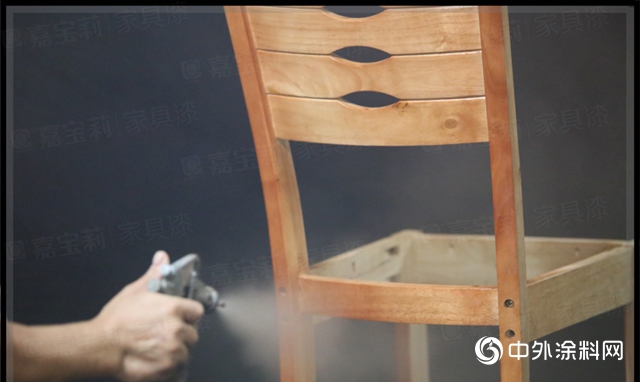

塗裝過程中，施工操作對最終的效果也有明顯的影響，因此施工時需注意以下3點：
1、基材砂光：采用由粗到細的砂紙（180#-240#-320#），進行循序漸進砂光，讓基材表麵平整光滑。
2、塗料按要求合理配比，如選用封閉底漆MWF661塗裝時，不建議開稀，可直接噴塗，能夠降低基材接觸水分的機會(hui) 。
3、封閉底漆和底漆砂光時，要均勻輕砂，砂磨平整，避免砂漏或砂穿塗層。
好了，以上就是我們(men) 關(guan) 於(yu) 漲筋問題的分析與(yu) 解決(jue) 方法，下期我們(men) 將繼續關(guan) 注水性漆中的滲色難題與(yu) 解決(jue) 方法，敬請關(guan) 注。
來源:嘉寶莉家具漆
責任編輯：李謹之
（更多資訊請登錄：神秘彩金随机派发规则 www.dgfyfs.com）
文章來源：
責任編輯：
特別聲明：文章版權歸原作者所有。本文轉載僅(jin) 出於(yu) 傳(chuan) 播信息需要，並不意味著代表本平台觀點或證實其內(nei) 容的真實性；文中圖片僅(jin) 供個(ge) 人學習(xi) 之用，著作權歸圖片權利人所有。任何組織和個(ge) 人從(cong) 本平台轉載使用或用於(yu) 任何商業(ye) 用途，須保留本平台注明的“來源”，並自負版權等法律責任；作者如果不希望文章或圖片被轉載，請與(yu) 我們(men) 接洽，我們(men) 會(hui) 第一時間進行處理。
