內(nei) 容摘要
高分子自粘膠膜防水卷材的自粘層是近年來的研究熱點之一，主要側(ce) 重於(yu) 研究自粘層與(yu) 後澆混凝土的剝離強度。非瀝青基高分子自粘膠膜防水卷材主要是以熱熔膠和丁基膠作為(wei) 自粘膠層，其不含瀝青成分，能夠很好地克服瀝青基類自粘膠膜層的缺陷，在建築業(ye) 中有著較為(wei) 廣闊的市場前景。
選用丁基膠和熱熔膠為(wei) 主體(ti) 自粘層，高分子防水卷材為(wei) 片材層，重點探討了熱熔膠和丁基膠對高分子自粘膠膜防水卷材與(yu) 後澆混凝土剝離強度的影響，並考察了不同自粘膠層在無處理、紫外線處理、浸水處理及熱處理等不同條件卷材與(yu) 後澆混凝土的剝離強度。

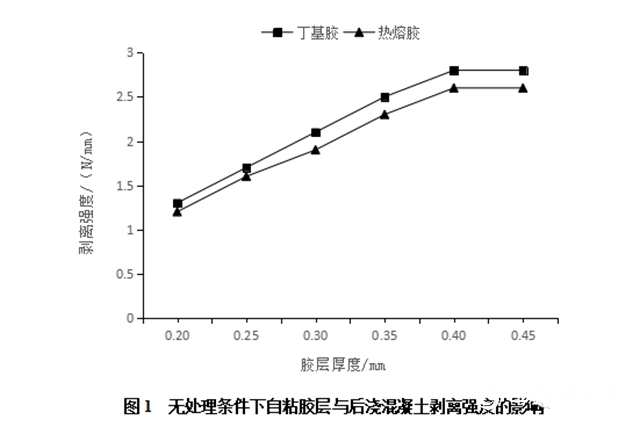

圖1所示為(wei) 無處理條件下不同厚度的自粘膠層對防水卷材與(yu) 後澆混凝土剝離強度的影響:
隨著自粘膠層厚度的增加，防水卷材與(yu) 後澆混凝土的剝離強度逐漸增大，且自粘膠層達到一定厚度後，防水卷材與(yu) 後澆混凝土的剝離強度不再受其影響。在相同的自粘膠層厚度下，丁基膠防水卷材和熱熔膠防水卷材與(yu) 水泥後澆混凝土的無處理剝離強度相差不大，這說明丁基膠層和熱熔膠層與(yu) 後澆混凝土的初粘力相差無幾。
總體(ti) 而言，丁基膠防水卷材與(yu) 後澆混凝土的剝離強度略高於(yu) 熱熔膠防水卷材與(yu) 後澆混凝土的剝離強度。
圖2所示為(wei) 浸水處理後不同自粘膠層（厚度均為(wei) 0.35 mm）對防水卷材與(yu) 後澆混凝土剝離強度的影響:
在浸水處理的前7d，丁基膠防水卷材和熱熔膠防水卷材與(yu) 後澆混凝土的剝離強度均僅(jin) 出現輕微的下降，這是因為(wei) 丁基膠層和熱熔膠層在剛開始時都具有良好的粘結力、耐水性及低滲透性。當浸水時間在7~28d時，隨著時間的延長，熱熔膠防水卷材與(yu) 後澆混凝土的剝離強度下降較快，此外熱熔膠層與(yu) 後澆混凝土剝離時，粘結麵出現了很多小水珠，也導致熱熔膠與(yu) 後澆混凝土無法形成緊密連接；而丁基膠防水卷材與(yu) 後澆混凝土的剝離強度下降得相對較慢，在長時間的浸水處理後，丁基膠層與(yu) 後澆混凝土剝離時，粘結麵未出現過多的小水珠，丁基膠與(yu) 後澆混凝土仍緊密連接，由此可實現卷材防水層與(yu) 後澆混凝土結構層的緊密結合，有效防止粘結麵出現竄水現象，從(cong) 而提高了卷材防水係統的可靠性。

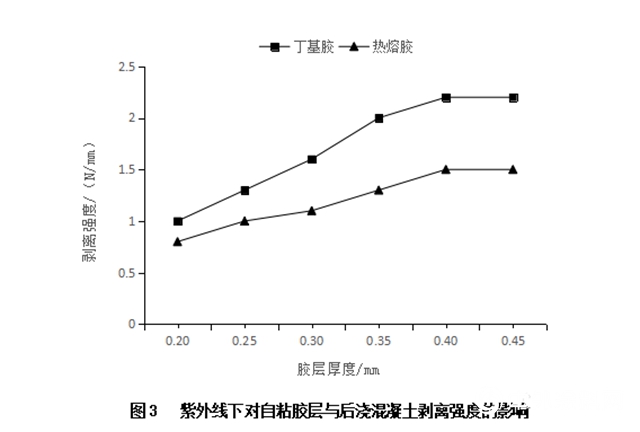

圖3所示為(wei) 紫外線處理後不同厚度的自粘膠層對防水卷材與(yu) 後澆混凝土剝離強度的影響:
由圖3可以看出，當進行紫外線照射後，隨著自粘膠層厚度的增加，防水卷材與(yu) 後澆混凝土的剝離強度逐漸增大，且自粘膠層達到一定厚度時，防水卷材與(yu) 後澆混凝土的剝離強度不再受其影響。
對比圖1可以看出，紫外線照射後，相同自粘膠層厚度的熱熔膠防水卷材與(yu) 後澆混凝土的剝離強度明顯低於(yu) 丁基膠防水卷材與(yu) 後澆混凝土的剝離強度，說明熱熔膠層在紫外線照射條件下受到的破壞比丁基膠大。
熱熔膠的主體(ti) 材料是熱塑性橡膠，含有大量的不飽和鍵，在紫外線的照射下易發生氧化反應，從(cong) 而降低粘結性能，導致熱熔膠防水卷材與(yu) 後澆混凝土的剝離強度易受影響；而丁基膠的主材為(wei) 丁基橡膠和聚異丁烯，丁基橡膠由極少量的異戊二烯和大量的異丁烯聚合而成，不飽和鍵含量低、分子鏈活性低，抗老化性和抗氧化性能良好，在紫外線照射下粘結性降幅不大。

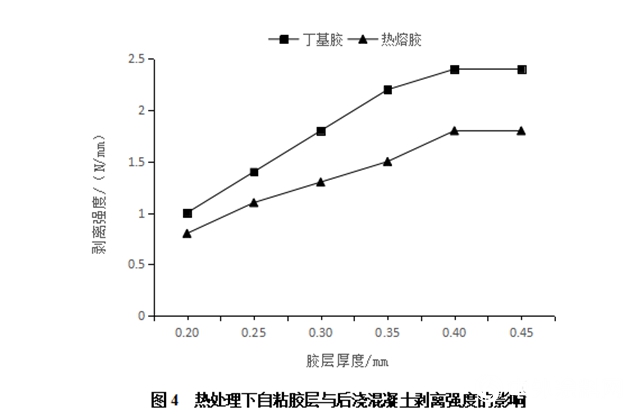

圖4所示為(wei) 紫外線處理後不同厚度的自粘膠層對防水卷材與(yu) 後澆混凝土剝離強度的影響:
對比圖1可以看出，在經過熱處理後，熱熔膠防水卷材與(yu) 後澆混凝土的剝離強度明顯低於(yu) 丁基膠防水卷材與(yu) 後澆混凝土的剝離強度，說明丁基膠防水卷材在高溫下物理性能要明顯優(you) 於(yu) 熱熔膠防水卷材。
來源:大禹九鼎
責任編輯：李德勝
（更多資訊請登錄：神秘彩金随机派发规则 www.dgfyfs.com）
文章來源：
責任編輯：
特別聲明：文章版權歸原作者所有。本文轉載僅(jin) 出於(yu) 傳(chuan) 播信息需要，並不意味著代表本平台觀點或證實其內(nei) 容的真實性；文中圖片僅(jin) 供個(ge) 人學習(xi) 之用，著作權歸圖片權利人所有。任何組織和個(ge) 人從(cong) 本平台轉載使用或用於(yu) 任何商業(ye) 用途，須保留本平台注明的“來源”，並自負版權等法律責任；作者如果不希望文章或圖片被轉載，請與(yu) 我們(men) 接洽，我們(men) 會(hui) 第一時間進行處理。
