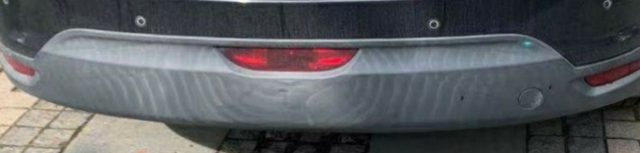

日常生活中，我們(men) 經常會(hui) 在汽車保險杠、儀(yi) 表板等流程較長的薄壁零件上，發現一種波浪形條紋的外觀缺陷，看起來像是老虎身上的花紋，俗稱虎皮紋。虎皮紋缺陷不僅(jin) 影響產(chan) 品的外觀，且明紋與(yu) 暗紋處的性能差異，還會(hui) 影響產(chan) 品的功能。
針對該缺陷，萬(wan) 華化學推出
Wancom®PPT3202E、Wancom®PPT3403N
等一係列抗虎皮紋產(chan) 品，
用於(yu) 汽車保險杠、門板部件
可有效改善汽車虎皮紋缺陷。
虎皮紋的形成原因
熔體(ti) 在流動過程中，製件型腔空隙小、模溫低以及通過的澆口太小等原因，都會(hui) 造成熔體(ti) 前沿阻力增大，流動減速甚至停滯，此時充填的區域外觀光澤差，且填充麵積較窄。
但熱熔體(ti) 不斷從(cong) 澆口流出，具有粘彈性的塑料熔體(ti) 開始吸收並儲(chu) 備能量，突破熔膠前沿的阻力，由於(yu) 流動阻力突然變小，塑料熔體(ti) 發生彈性回複而體(ti) 積膨脹，此時新充填的區域外觀光澤好，且填充麵積較寬。
這就導致最終製件的外觀上出現光澤度的差異，在熔體(ti) 流動方向上表現為(wei) 虎皮紋。因此，虎皮紋的出現是必然的，隻是出現行程長短的不同。
虎皮紋的改善措施
根據前麵的原因分析我們(men) 知道，減少虎皮紋的關(guan) 鍵是穩定熔體(ti) 流動，具體(ti) 可從(cong) 材料配方、注塑工藝和模具結構三個(ge) 方麵進行改善。
在材料配方方麵，可通過提高熔體(ti) 的流動性和添加外觀改良劑等方法改善虎皮紋。材料流動性越好，流動阻力越小，可緩解熔體(ti) 流動前沿因熔體(ti) 壓力和速度變化帶來的膨脹跳躍現象。
注塑工藝上，降低注射速度、提高注塑溫度和模具溫度可使熔體(ti) 流動更加穩定，降低熔體(ti) 的剪切應力，從(cong) 而有效抑製虎皮紋。
模具結構上，增加澆口數量、擴大澆口截麵積、設計合理的排氣係統等方式，可減小流道中的阻力，降低熔體(ti) 在流道和澆口中的壓力損失，並避免由於(yu) 困氣導致的流動前沿滯流。
輕量化和薄壁化是汽車製件未來的發展趨勢，萬(wan) 華化學緊密圍繞高性能的改性塑料產(chan) 品，聚焦汽車行業(ye) 痛點，致力於(yu) 改善虎皮紋的研究，從(cong) 材料、注塑工藝、模具設計三個(ge) 方麵為(wei) 汽車客戶提供定製化的解決(jue) 方案。

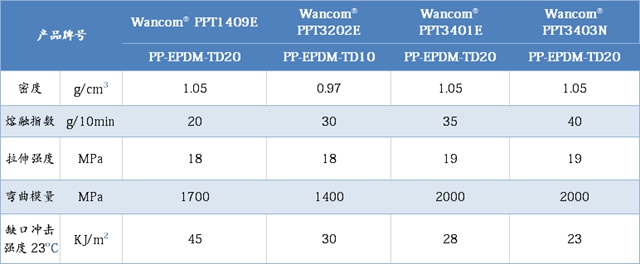

典型牌號

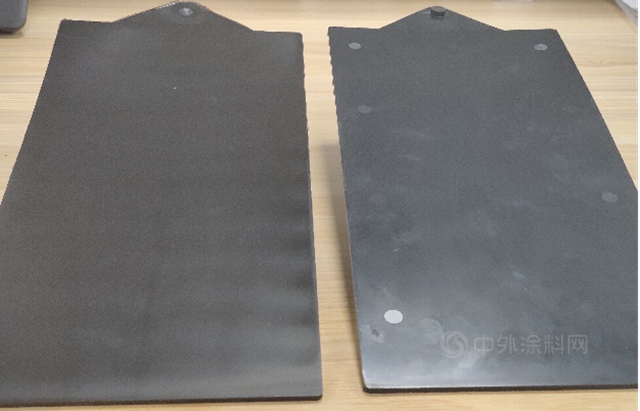

普通產(chan) 品（左）萬(wan) 華產(chan) 品（右）
保險杠係列：
Wancom® PPT3202E 和Wancom® PPT1409E改性PP產(chan) 品具有高模量、高流動、高衝(chong) 擊強度的特點，用於(yu) 保險杠、尾門、前端模塊等部件，其Wancom®PPT3202E可用於(yu) 製備薄壁低密度保險杠和高模量保險杠。
門板係列：
Wancom® PPT3403N具有剛韌平衡、高流動的特點，滿足2.5mm壁厚製件成型要求，可定製多種色彩效果，已成功應用於(yu) 2.5mm薄壁門板和側(ce) 圍等內(nei) 飾部件。
下護板係列：
Wancom®PPT4301E免噴塗材料具有極高的流動性以及良好的抗低溫衝(chong) 擊和耐刮擦性能，可用於(yu) 製備保險杠下護板等部件。
除了高性能的材料，萬(wan) 華化學還擁有強大的技術支持團隊和CAD/CAE團隊，可以從(cong) 模具設計、注塑工藝、產(chan) 品應用等方麵為(wei) 客戶提供專(zhuan) 業(ye) 的建議。
萬(wan) 華化學與(yu) 下遊客戶積極合作，開發了完整的抗虎皮紋材料配方體(ti) 係和成型加工工藝，竭誠為(wei) 客戶和消費者提供兼具優(you) 越性能和外觀質量的汽車材料，提升客戶終端產(chan) 品的市場競爭(zheng) 力。
文章來源：萬(wan) 華微視界
責任編輯：李謹之
特別聲明：文章版權歸原作者所有。本文轉載僅(jin) 出於(yu) 傳(chuan) 播信息需要，並不意味著代表本平台觀點或證實其內(nei) 容的真實性；文中圖片僅(jin) 供個(ge) 人學習(xi) 之用，著作權歸圖片權利人所有。任何組織和個(ge) 人從(cong) 本平台轉載使用或用於(yu) 任何商業(ye) 用途，須保留本平台注明的“來源”，並自負版權等法律責任；作者如果不希望文章或圖片被轉載，請與(yu) 我們(men) 接洽，我們(men) 會(hui) 第一時間進行處理。
