冠軍集團【產品知識】高閃點室內鋼結構防火塗料

防火塗料是施用於(yu) 可燃性基材表麵，用以改變材料表麵燃燒特性，阻滯火災迅速蔓延；或施用於(yu) 建築構件上，用以提高構件的耐火極限的特種塗料，稱防火塗料。防火塗料就是通過將塗料刷在那些易燃材料的表麵，能提高材料的耐火能力，減緩火焰蔓延傳(chuan) 播速度，或在一定時間內(nei) 能阻止燃燒，這一類塗料稱為(wei) 防火塗料，或叫做阻燃塗料。

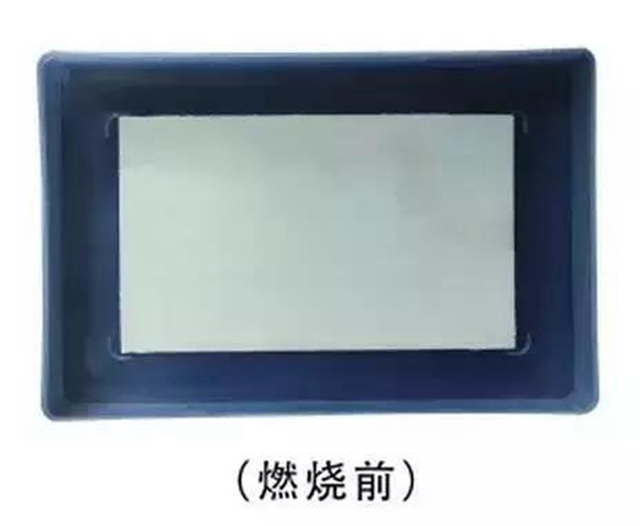

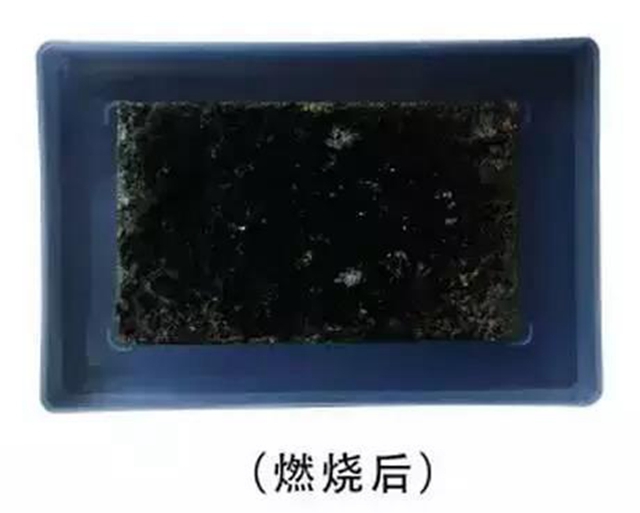

塗覆在鋼結構上的高閃點鋼結構防火塗料的防火隔熱原理是防火塗料層在受火時膨脹發泡，形成泡沫，泡沫層不僅(jin) 隔絕了氧氣，而且因為(wei) 其質地疏鬆而具有良好的隔熱性能，可延滯熱量傳(chuan) 向被保護基材的速度；根據物理化學原理分析，塗層膨脹發泡產(chan) 生的泡沫層的過程因為(wei) 體(ti) 積擴大而呈現吸熱反應，也消耗了燃燒時的熱量，有利於(yu) 降低體(ti) 係的溫度，這幾個(ge) 方麵的作用，使防火塗料產(chan) 生顯著的防火隔熱效果。

冠軍(jun) 集團是防火塗料國家標準起草單位，是全國消防標準化技術委員會(hui) 及防火材料技術委員會(hui) 會(hui) 員單位，設立有博士後工作站，江蘇省省級企業(ye) 技術中心，建有專(zhuan) 業(ye) 的防火塗料實驗室，配備全套國標要求的整套防火塗料燃燒檢驗設備，第一批取得由公安部消防產(chan) 品合格評定中心發放的中國國家強製性產(chan) 品認證證書(shu) ，由國家防火塗料行業(ye) 專(zhuan) 業(ye) 權威的資深專(zhuan) 家馬工、仝工作為(wei) 技術領頭人研發生產(chan) 的鯨海牌正宗防火塗料，符合國家標準，全國包檢，已通過17個(ge) 省市的省級消防產(chan) 品檢測站檢測，產(chan) 品在全國130多個(ge) 地級市，16000多家油漆店均有銷售，中國防火塗料零售渠道市場占有率第一，加上優(you) 質的售後服務和全國範圍內(nei) 強大宣傳(chuan) ，確保鯨海高閃點鋼結構防火塗料讓你用的放心，滿意。

冠軍(jun) 集團高閃點室內(nei) 鋼結構防火塗料具有良好的防火性能，當遇到火焰或高溫時，生成均勻密封的泡沫隔熱層，能隔絕熱源對底材的破壞作用，以防火災蔓延。適用於(yu) 建築物構件內(nei) 部可燃性基層的保護和裝飾，對防止初期火災有重要作用，是兼防火和裝飾作用的室內(nei) 特種塗料。

組 成：由丙烯酸樹脂及季戊四醇、三聚氰胺、聚磷酸銨、鈦白粉、溶劑組成。
特 性：幹性快，層間附著力好，防火性能優(you) 越；當鋼結構遇到火焰或高溫時，生成均勻密封的泡沫隔熱層，能隔絕熱源對底材的破壞作用，延長鋼結構的垮塌事件，防止火災蔓延，以保證人員安全逃生。選用環保型溶劑，施工時無刺激性氣味，無毒害，不汙染環境。耐火極限大於(yu) 1.5小時，小於(yu) 等於(yu) 2小時。
用 途：適用於(yu) 建築物內(nei) 部鋼構件的防火保護和裝飾，對防止初期火災有重要作用，是兼防火和裝飾作用的特種室內(nei) 鋼結構專(zhuan) 用防火塗料，不可直接用於(yu) 室外。
顏 色：白色、鋼構灰
光 澤：無光
理論用量：4-5㎏/㎡（以2mm幹膜計算，不含損耗）
比 重：約 1.60
幹燥時間：25℃表幹≤8h，實幹≤24h
閃 點：65℃
塗裝方法：高壓無氣噴塗、刷塗，滾塗。
塗裝間隔：25℃ 最短24h，最長不限。
表麵處理：鋼材表麵的鏽跡斑應徹底清除，以免影響塗層的粘結力。除鏽處理按《鋼結構工程施工與(yu) 驗收規範》標準。
配套塗料：直接塗刷

注意事項：
1.施工前應將該漆徹底攪拌均勻才能使用。塗料應調節至合適粘度，使噴塗或滾塗時不發生流掛和下墜現象為(wei) 宜。在施工過程和施工以後，塗層幹燥固化之前，環境溫度宜在5～35℃，相對濕度≤85%，且空氣流通。
2.防火塗料塗層厚度應不小於(yu) 2.3mm，如因施工厚度達不到要求厚度而造成的耐火時間不符合標準，我公司概不負責。
3.塗層厚度應根據需求控製，直至達到規定厚度(每遍塗裝厚度不超過0.3mm)。每次施工時間間隔為(wei) 8-10小時以上，施工環境溫度為(wei) 5-35℃。基材溫度為(wei) 5-40℃。空氣相對濕度不大於(yu) 85%，施工現場空氣流通，風速不大於(yu) 5m/s，室外作業(ye) 或施工構件表麵結露時不宜施工。4.防火塗料剛施工完的塗層應防止雨水衝(chong) 淋,施工過程中及完工後塗層均要避免受日曬雨淋。

附 注：以上產(chan) 品的數據、用途和建議是根據試驗和實際使用中經驗給出的，僅(jin) 作為(wei) 施工參考，對於(yu) 我們(men) 不了解情況下的施工，我公司僅(jin) 保證油漆產(chan) 品質量。以上數據若有更改，以本公司最新說明為(wei) 準，不再另行通知。

施工說明：
防火塗料防火效果的優(you) 劣：不僅(jin) 與(yu) 產(chan) 品質量有關(guan) ，還與(yu) 塗裝施工的技術和操作密切相關(guan) ，不按正確的施工要求施工，也會(hui) 使鋼結構塗料出現發花、粉化，開裂和脫落等質量問題，因此請確保按下列要求施工。
1．施工方式與(yu) 施工機具
采用刷塗、滾塗或噴塗方式施工均可。一般采用手工刷塗施工，當構件截麵尺寸較大或不便采取手工刷塗時可采用滾塗施工，當進度要求較快時可采用噴塗施工。主要施工機具為(wei) 油漆刷、滾筒刷、無氣噴塗機、電動攪拌器等。
2．施工前的準備
2.1 鋼材表麵的鏽跡斑應徹底清除，以免影響塗層的粘結力。除鏽處理按《鋼結構工程施工與(yu) 驗收規範》標準。
2.2 檢查鋼結構表麵是否有灰塵、油汙或是結露，如有，應清除灰塵和油汙，用棉紗或幹毛巾擦幹結露。
3．施工方法
3.1 塗刷環氧富鋅底漆（雙）一遍至實幹，待實幹後進行打磨後塗刷防火塗料。
3.2 第一遍塗裝厚度越薄越好，控製在0.2mm內(nei) ，以增強塗層與(yu) 基材的粘結強度。
3.3 以後每遍塗裝厚度控製在0.2-0.3mm左右，最高不大於(yu) 0.3mm,直至所需厚度。
3.4 每遍塗裝前，均由質檢員認可幹燥程度後（塗層要幹透），才能再塗裝下一遍。
3.5 塗裝間隔時間一般為(wei) 8-10小時以上，施工人員隨時檢測塗層厚度。如此多遍塗刷達到施工需要的厚度。

檢驗規定（如客戶要將我公司產(chan) 品送檢，請和檢測機構說明，必須按以下規定執行）：
檢測方法及養(yang) 護時間規定：
1.理化性能檢測
1.1 底材及預處理：采用 Q235鋼材作底材，徹底清除鏽跡後 ，按規定的防鏽措施進行防鏽處理 。
1.2 試件的塗覆：第一遍塗刷0.1mm厚度的防火塗料，間隔24小時後進行第二遍塗刷，每遍厚度控製在不超過0.3mm，間隔時間8小時以上，至到達到規定厚度後應抹平和修邊，保證均勻平整，塗好的試件塗層麵向上水平放置在試驗台上幹燥養(yang) 護。
1.3 檢測厚度規定：除表幹檢測外塗層厚度為(wei) （1.5±0.2）mm。表幹檢測厚度在不超過0.2mm下進行。
1.4 養(yang) 護時間規定：在溫度（23±2）℃，相對濕度在（50±5）%條件下養(yang) 護20d。
1.5 試件養(yang) 護期滿後用 1:1的石蠟與(yu) 鬆香的融液封堵其周邊(封邊寬度不得小於(yu) 5mm)，養(yang) 護 24h後再進行試驗。
2.耐火性能檢測
2.1 底材及預處理：采用I36b或者I40b工字鋼材作底材，徹底清除鏽跡後 ，按規定的防鏽措施進行防鏽處理 ，處理完成後塗刷一遍環氧富鋅底漆（雙）。
2.2 試件的塗覆：第一遍塗刷0.1mm厚度的防火塗料，間隔24小時後進行第二遍塗刷，從(cong) 第二遍開始每遍厚度控製在不超過0.3mm，間隔時間至少8小時以上，第二遍塗刷前需確認前一遍塗料已經幹透，塗刷周期不低於(yu) 7天。
2.3 檢測厚度規定：塗層厚度為(wei) （2±0.2）mm。
2.4檢測養(yang) 護期規定：在幹燥通風的自然環境（溫度5-35°，濕度50-80%）條件下養(yang) 護60d，最低不低於(yu) 50天的養(yang) 護周期。

注意事項：
1.鋼結構防火塗料施工前應充分攪拌均勻後方可施工使用，室內(nei) 防火塗料施工應在屋麵蓋板後進行。如嫌粘度太大可加入我司無苯溶劑或豁免溶劑調到適合的粘度。
2.施工第一遍後， 24h（塗層要幹透）後進行第二遍施工，以後各遍施工，塗層厚度應根據需求控製，直至達到規定厚度(每遍塗裝厚度不超過0.3mm)。每次施工時間間隔為(wei) 8-10小時以上，施工環境溫度為(wei) 0-40℃。基材溫度為(wei) 5-45℃。空氣相對濕度不大於(yu) 80%，施工現場空氣流通，風速不大於(yu) 5m/s，室外作業(ye) 或施工構件表麵結露時不宜施工。
3.防火塗料在運輸存放過程中要防雨防潮。施工現場及塗料堆放倉(cang) 庫應通風良好，並注意避免明火、火花等。防火塗料剛施工完的塗層應防止雨水衝(chong) 淋,施工過程中及完工後塗層均要避免日曬雨淋。
4.應嚴(yan) 格控製每遍塗裝厚度，以防塗裝過厚出現塗層開裂、起泡等不良現象。
5.防火塗料初期強度較低，容易碰壞。因此，噴塗應在相關(guan) 鋼結構構件施工完後再進行，防止強烈震動和碰撞。

聲明：
1.本公司生產(chan) 的高閃點鋼結構防火塗料嚴(yan) 格按照國家標準執行，理化性能及耐火性能完全符合國家標準，請各位經銷商及使用單位放心使用。如遇工程方需要檢測，請及時通知我公司，並在送樣時附上我公司防火塗料施工說明及檢驗規定，請檢驗機構按我公司規定的鋼材底材塗刷周期不低於(yu) 7天，養(yang) 護周期不低於(yu) 50天的要求進行檢測。如果不符合我們(men) 的塗刷及養(yang) 護期規定，我公司對所出具的檢測報告一律不予認可，所造成的一切損失與(yu) 我公司無關(guan) 。
2.如工程方或施工單位需做耐火性能檢測，我公司推薦到以下防火塗料國家權威檢測機構進行檢測：國家防火建築材料質量監督檢驗中心（四川），國家固定滅火係統和耐火構件質量監督檢驗中心（天津），國家消防及阻燃產(chan) 品質量監督檢驗中心（山東(dong) ），國家消防產(chan) 品質量監督檢驗中心（江蘇）。
