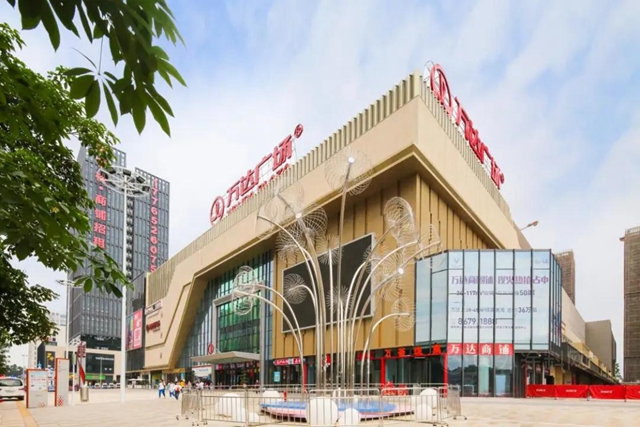

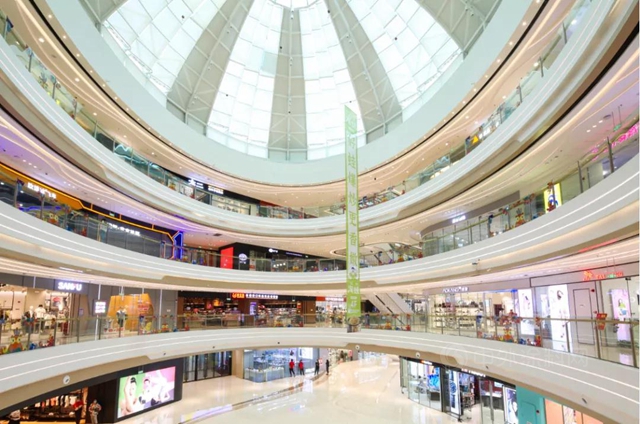

廣州黃埔南崗萬(wan) 達廣場，是萬(wan) 達集團布局廣州的第5座萬(wan) 達廣場，同時也是萬(wan) 達在全國已開業(ye) 的第116座廣場。廣田集團主要施工標段為(wei) 萬(wan) 達廣場購物中心地下一至二層，地上一至五層（局部），項目總投資近6億(yi) ，總建築麵積約8.1484萬(wan) 平方米。廣場設計秉承萬(wan) 達集團建築經典風格，打造集社交、娛樂(le) 、美食、零售功能及原創主題街區於(yu) 一體(ti) 的區域標杆級全客層購物中心。

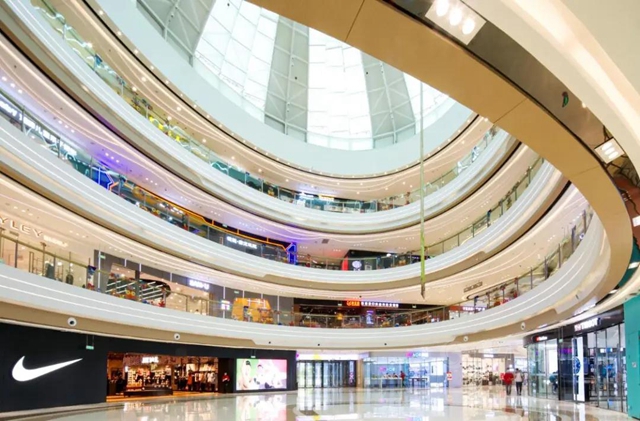

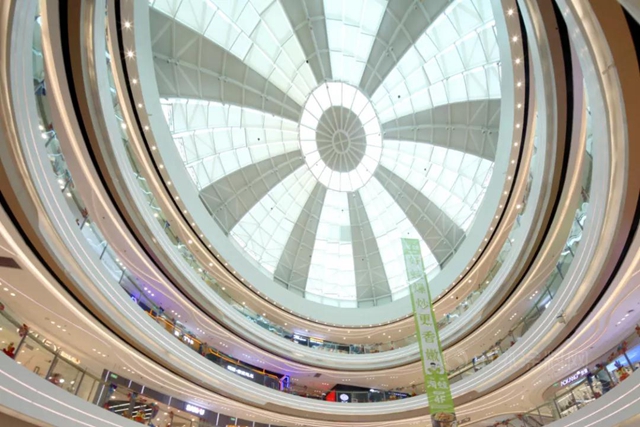

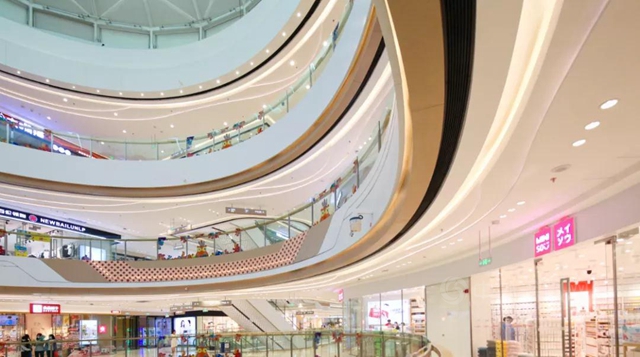

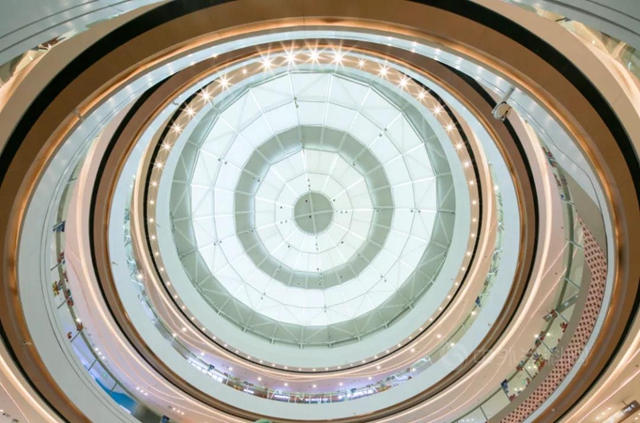

黃埔南崗萬(wan) 達廣場中庭造型複雜，每層側(ce) 麵沿橢圓結構邊緣外包彎弧鋁板，並通過密拚方式連接。如果采用傳(chuan) 統施工方法，勢必會(hui) 造成工期長、成本高、施工質量差等不利影響。廣田集團創新利用三維掃描和放線技術，可以完美解決(jue) 傳(chuan) 統施工方法的不足。本項目中，三維激光掃描和放線可以分為(wei) 現場掃描、點雲(yun) 優(you) 化處理、參數化提取放樣點、現場放樣4個(ge) 步驟。
1、現場掃描

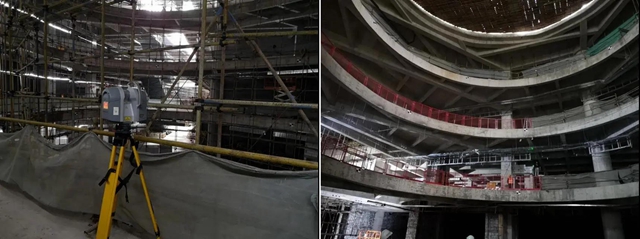

現場三維掃描
三維激光掃描利用激光測距的原理，通過高速運轉並記錄被測物體(ti) 表麵大量密集點的三維坐標、反射率和紋理等信息，快速複建出被測目標的三維模型及線、麵、體(ti) 等各種構件。三維掃描技術無論在建築施工進程前期、中期、後期的各個(ge) 階段都可隨時對工程進行掃描，得到實測實量的高精度點雲(yun) 模型。依據這些點雲(yun) 數據，可以輔助設計人員對模型、圖紙做合理的調整與(yu) 變更；可以幫助管理人員對工程質量及狀態進行檢查；可以對工程施工做完整的3D記錄、存檔，為(wei) 後期運維提供真實的數據依據。
2、點雲(yun) 優(you) 化處理

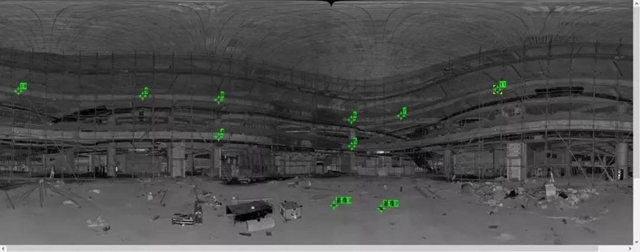

點雲(yun) 模型360°實景

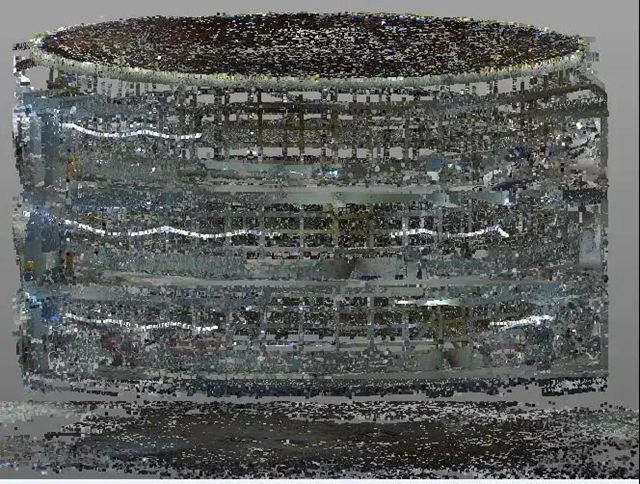

整體(ti) 點雲(yun) 模型
分站點掃描之後得到的信息是零碎的，為(wei) 了得到完整的信息，必須對數據進行處理，通過Trimble RealWorks進行點雲(yun) 數據獲取、點雲(yun) 數據分析、點雲(yun) 數據縮減、點雲(yun) 分層等處理，將所有的測站點雲(yun) 數據整合成點雲(yun) 模型，經處理後的點雲(yun) 模型，可以導入SketUP、Revit、3Dmax、犀牛等軟件中進行BIM建模等操作。
3、參數化提取放樣點

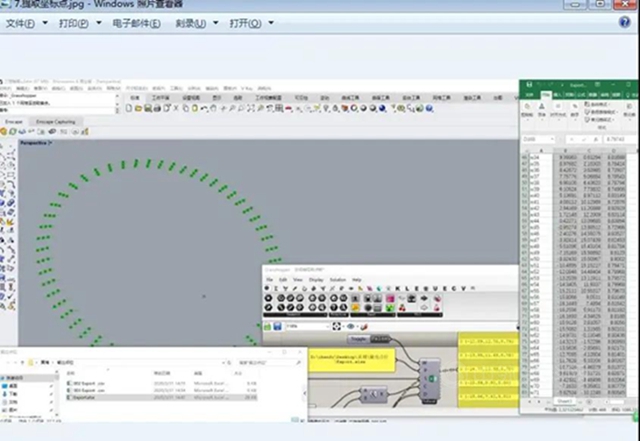

導出放樣點坐標數據
根據點雲(yun) 數據，利用Grasshopper進行曲麵擬合，優(you) 化裝飾完成麵，並一鍵提取表皮控製點坐標，輸出excel文件，為(wei) 後續施工提供準確的空間點位，提高施工安裝質量。
4、現場放樣

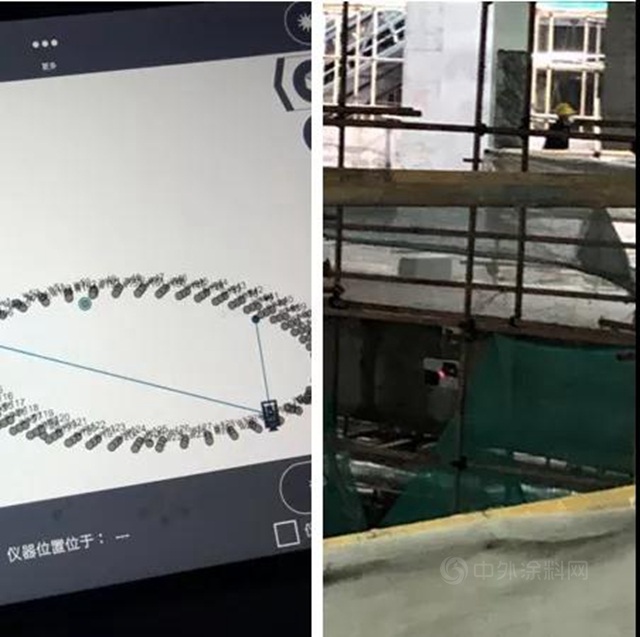

控製點坐標導入放樣機器人 標靶定位
將放樣點坐標數據導入放樣機器人中，機器人通過紅外激光自動照準現場點位，實現“所見即所得”，使BIM模型精確反應到現場。
BIM模型進行施工放樣是BIM技術“落地”的關(guan) 鍵一環，而通過 BIM放樣機器人的實施，將BIM模型應用到實處，提升了項目團隊解決(jue) 異形曲麵施工的技術水平，促進了BIM技術在項目上的應用深度。
廣田集團緊跟時代潮流和行業(ye) 發展趨勢，積極研究新技術，新工藝、新材料和新設備，以前瞻性、科學性、合理性為(wei) 原則，成功地實現三維激光掃描和放線技術在星級酒店、高端辦公、商業(ye) 綜合體(ti) 和幕牆等領域的應用，黃埔萬(wan) 達廣場項目就是該技術在商業(ye) 綜合體(ti) 中的一次成功實踐。
