電線電纜行業(ye) 是中國僅(jin) 次於(yu) 汽車行業(ye) 的第二大行業(ye) ，被稱作“工業(ye) 神經”。在世界範圍內(nei) ，中國電線電纜總產(chan) 值已超過美國，成為(wei) 世界上第一大電線電纜生產(chan) 國。近年來，隨著人們(men) 對電纜料性能及安全環保要求的不斷提高，特別是經過2017年陝西西安的一起地鐵問題電纜事件的教訓，低煙、無鹵、阻燃、環保已成為(wei) 電線電纜發展和研發的主要方向。
氫氧化鎂應用在低煙無鹵聚烯烴電纜料中具有很大的技術優(you) 勢，但采用進口沉澱氫氧化鎂生產(chan) 成本較高，限製了其大規模使用。目前市場上普遍選擇氫氧化鋁來替代使用，又由於(yu) 氫氧化鋁耐溫、抑煙性能、阻燃效率及促進燃燒成炭抗滴落性能都不如氫氧化鎂，隻能在一些要求不高的電纜料中使用。為(wei) 了解決(jue) 市場上的強烈需求，作為(wei) 中國無機非金屬粉體(ti) 製造領軍(jun) 企業(ye) ，廣源集團集中力量研發創新，自主開發了全陶瓷濕法球磨研磨工藝，製備出了一種高白度高純度超細氫氧化鎂—GY-6000。
該產(chan) 品阻燃效果好，粒徑分布窄，該產(chan) 品純度高，其Mg(OH)2含量≥91%；白度好，白度≥94；細度細，粒徑分布窄，D50≤1.7μm，D97≤4.5μm，2μm含量為(wei) 61.66%，比表麵積為(wei) 22.77m2/g；經獨特的表麵改性工藝進行表麵改性處理，提高了其與(yu) 基材的相容性，對製品力學性能影響小，加工溫度高，可以提高塑化效果，改善電纜表麵光澤度，在低煙無鹵聚烯烴電纜料中得到廣泛應用，可以與(yu) 進口氫氧化鎂、沉澱氫氧化鎂相媲美。
超細氫氧化鎂在低煙無鹵聚烯烴電纜料中：
1.1、實驗配方：

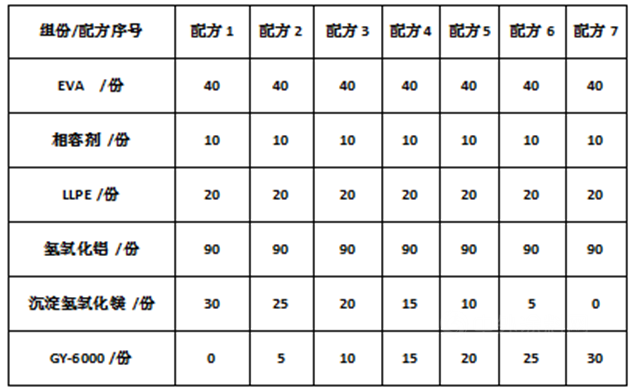

表1：製備低煙無鹵聚烯烴電纜料的應用配方
1.2、粉體(ti) 物理性能指標：

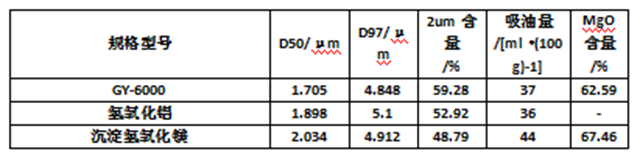

表2: 粉體(ti) 的性能指標
1.3、實驗工藝：
按實驗配方稱取原料，然後混合攪拌均勻，經充分攪拌後的物料在開煉機進行塑化混煉，開煉溫度為(wei) 150℃，開煉時間為(wei) 15min，將混煉好的物料稱取一定質量在小型壓片機上壓片，溫度170℃，保壓15min；將壓製好的片材經自動取樣器裁剪成標準樣條，對樣條進行氧指數、拉伸強度、斷裂伸長率、最大煙密度和煙密度等級等測試。
1.4、實驗結果：

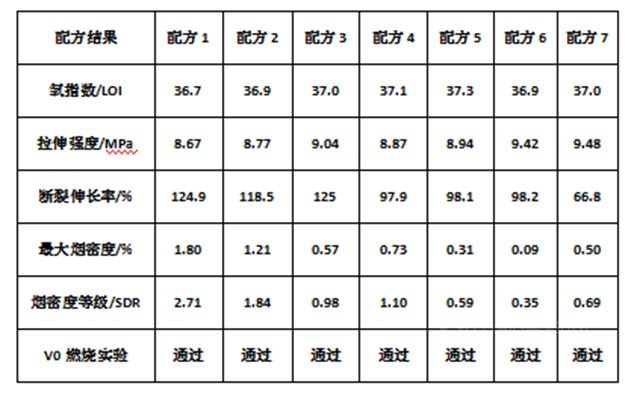

表3: 各配方測試結果
從(cong) 表3的結果可以看出，在沉澱氫氧化鎂添加量為(wei) 30份時，氧指數為(wei) 36.7，拉伸強度為(wei) 8.67MPa，斷裂伸長率為(wei) 124.9%，隨著GY-6000的逐漸添加，沉澱氫氧化鎂的逐漸減少，氧指數總體(ti) 呈增大趨勢，最大煙密度和煙密度等級總體(ti) 呈下降趨勢，斷裂伸長率呈下降趨勢，阻燃和抑煙性能得到提升。在沉澱氫氧化鎂添加量為(wei) 10份和GY-6000加量為(wei) 20份時，氧指數達到最大值。

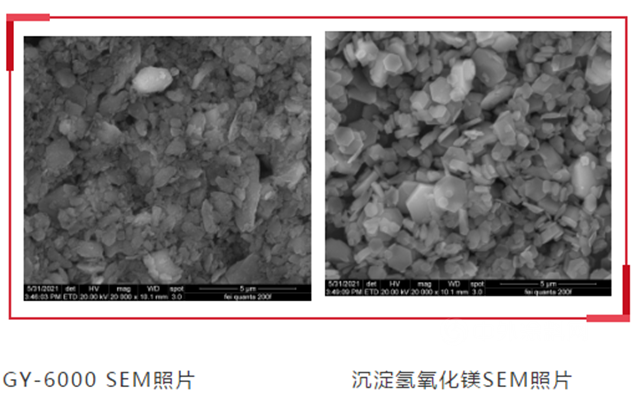

文章來源：江西廣源集團
責任編輯：李謹之
特別聲明：文章版權歸原作者所有。本文轉載僅(jin) 出於(yu) 傳(chuan) 播信息需要，並不意味著代表本平台觀點或證實其內(nei) 容的真實性；文中圖片僅(jin) 供個(ge) 人學習(xi) 之用，著作權歸圖片權利人所有。任何組織和個(ge) 人從(cong) 本平台轉載使用或用於(yu) 任何商業(ye) 用途，須保留本平台注明的“來源”，並自負版權等法律責任；作者如果不希望文章或圖片被轉載，請與(yu) 我們(men) 接洽，我們(men) 會(hui) 第一時間進行處理。
