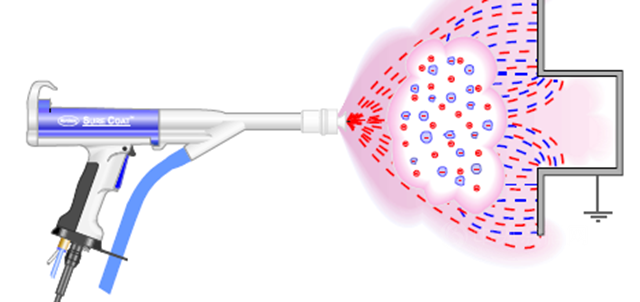

高壓靜電粉末塗裝法是運用高壓電場的感應效應，使粉末塗料帶負電、被塗物接地帶正電，在風力的輸送下接近被塗物，借助於(yu) 庫侖(lun) 力吸附到被塗物表麵，然後經過熔融流平、烘烤固化得到塗膜的塗裝方法。庫侖(lun) 力越大，靜電吸附效果越好，庫侖(lun) 力F可用下式表示：
F=q/16πεh2
式中q——粉末塗料粒子帶的電荷
ε——真空介電常數
h——粉末塗料粒子與(yu) 被塗物間的距離
由此可見，粉末塗料粒子的帶電量與(yu) 噴塗距離是影響粉末塗料上粉率的重要因素。在一定時間內(nei) 粉末塗料顆粒的帶電量q可用下式表示：
q=3πε0×[(ε1-1)/(ε1+2)]×d2E
式中d——粉末塗料顆粒的粒徑
ε1——粉末塗料顆粒介電常數
E——外加電場強度
增大粉末塗料的粒徑、選擇介電常數高的粉末塗料、提高粉末塗裝的靜電電壓等措施，有助於(yu) 提高粉末塗料帶電量，進而增大粉末塗料與(yu) 被塗物吸附的庫侖(lun) 力，最終增加粉末塗料上粉率。此外，由於(yu) 法拉第籠效應，複雜工件的凹槽部位通常難以上粉。
高壓靜電塗裝用粉末塗料粒徑分布一般在30～50μm，噴塗電壓一般為(wei) 40～80kV，噴塗距離一般為(wei) 150～300mm。施工過程中若發現粉末揚塵吸附性差，則可采取以下措施：
檢查靜電發生器電壓
檢查工件接地狀況，清理掛具
加強底材前處理、除鏽、除油
調整噴槍氣壓
粉末塗料本身問題，使用合格的粉末塗料
粉末上粉率是由多種因素決(jue) 定的，除上麵所討論的幾個(ge) 主要因素外,還有一些其它因素，如噴塗工件表麵形狀、噴槍的類型、回收係統性能等，都將影響粉末的上粉率，需要在生產(chan) 中不斷探索與(yu) 研究。
文章來源：立邦粉末塗料
責任編輯：路遙
特別聲明：文章版權歸原作者所有。本文轉載僅(jin) 出於(yu) 傳(chuan) 播信息需要，並不意味著代表本平台觀點或證實其內(nei) 容的真實性；文中圖片僅(jin) 供個(ge) 人學習(xi) 之用，著作權歸圖片權利人所有。任何組織和個(ge) 人從(cong) 本平台轉載使用或用於(yu) 任何商業(ye) 用途，須保留本平台注明的“來源”，並自負版權等法律責任；作者如果不希望文章或圖片被轉載，請與(yu) 我們(men) 接洽，我們(men) 會(hui) 第一時間進行處理。
