玻璃幕牆作為(wei) 現代主義(yi) 高層建築的顯著特征，被廣泛應用於(yu) 世界各地標誌性建築。在玻璃幕牆美麗(li) 的外表下，默默奉獻的還有一種鮮為(wei) 人知的“小材料”——矽酮結構膠。
矽酮結構膠是玻璃幕牆安全的守護者，其作用是將玻璃板塊牢牢地固定到附框型材上，所以說，矽酮結構膠的性能對於(yu) 玻璃幕牆的安全性來說極為(wei) 重要。

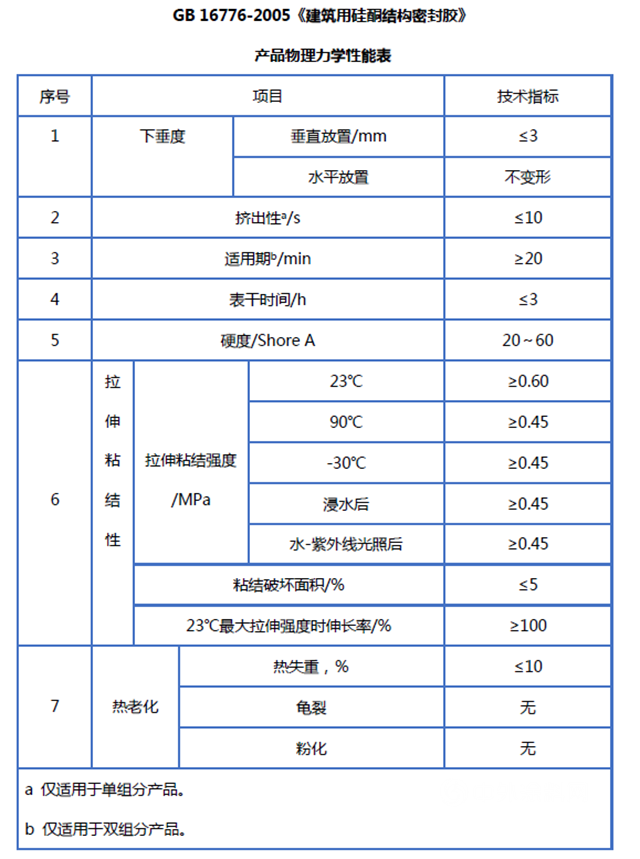

在密封膠相關(guan) 產(chan) 品標準中，不同標準檢測項目不盡相同，且同一檢測項目在不同標準中養(yang) 護條件、檢測方法可能也存在差異。
表格裏的下垂度、擠出性指的是什麽(me) 呢？今天帶大家了解一下矽酮結構膠檢測項目的相關(guan) 知識——
01
下垂度

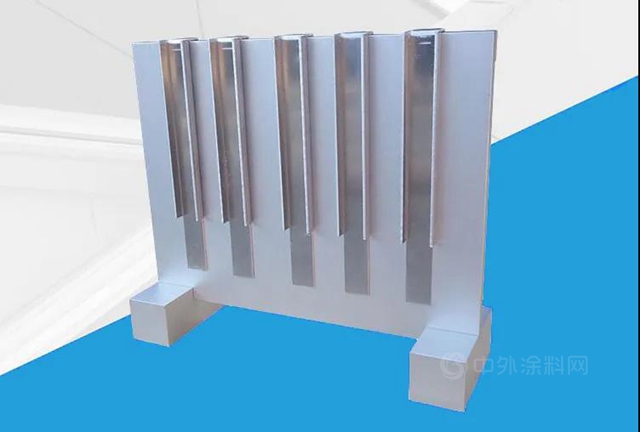

密封膠下垂度試驗器
下垂度指密封膠從(cong) 垂直麵的接縫中流出的程度。
試驗模具寬20mm，深10mm，溫度（50±2）℃，要求垂直放置：下垂度小於(yu) 等於(yu) 3mm，水平放置：不變形。溫度越高，膠越寬越深，特別是倒掛縫，越容易流掛。
02
擠出性
安泰-矽酮結構密封膠169 擠出性實測值≤2s
擠出性適用於(yu) 單組分，指用擠槍施工密封材料時擠出的難易程度。
用177mL的標準擠膠筒試驗，不安裝擠膠嘴，氣壓0.340MPa，測試一次將全部樣品擠出所需的時間，要求小於(yu) 等於(yu) 10s。擠出性越小，手感越重。客戶一般要求擠出性好，不下垂，好刮膠，刮膠後成型也好。
03
適用期
安泰-雙組分矽酮結構密封膠168 適用期≥20min
適用期表示可使用時間，適用於(yu) 雙組分，指雙組分密封膠混合之後在規定的溫度下可以嵌入接縫的時間。要求大於(yu) 等於(yu) 20min，相當於(yu) 我們(men) 測的拉斷時間。
為(wei) 了防止停機時間太長，打膠機堵槍，適用期30-60min最佳。
04
表幹時間
表幹時間表示失粘時間，指密封膠表麵失去粘性，使灰塵不再粘附其上的時間。
要求小於(yu) 等於(yu) 3h，溫度越高，濕度越大，表幹越快。30-60分鍾最佳。
05
硬度

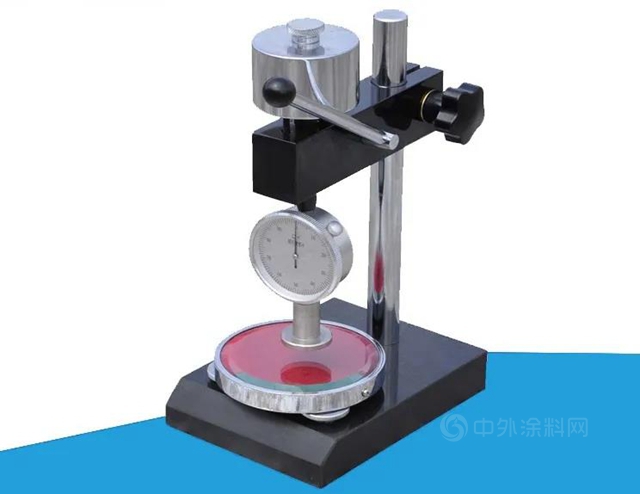

邵氏硬度計
硬度用邵氏硬度計進行測量，測量原理是在特定條件下把特定形狀的壓針壓入橡膠試樣而形成壓入深度，再把壓入深度轉換為(wei) 硬度值。
要求20-60 Shore A。我們(men) 平時可以用手拉膠條感受膠體(ti) 的軟硬程度。
06
拉伸粘結性
拉伸粘結性，指密封膠在拉伸狀態下與(yu) 給定基材的粘結性能。養(yang) 護條件有23℃（單組分21d、雙組分14d）、90℃（1h）、-30℃（1h）、浸水（7d）和水-紫外線光照（300h）。以拉伸粘結強度（23℃≥0.60MPa，其他條件≥0.45MPa）、粘結破壞麵積（≤5%）、23℃最大拉伸強度時伸長率（≥100%）表示。
結構膠標準要求測試拉伸性能，將試件拉伸至破壞，取最大強度值。耐候膠、門窗膠標準要求測試定伸性能，將試件拉伸至規定寬度，20級定伸60%，25級及以上定伸100%，取拉伸模量，即相應伸長率時的強度值。
07
熱老化
熱老化主要是白油的檢測項目。JG/T 475-2015中直接要求檢測烷烴增塑劑。
熱老化包括熱失重、龜裂和粉化三個(ge) 項目。熱失重是密封膠經室溫和90 ℃高溫處理完全固化後質量的損失率。龜裂指密封膠表麵產(chan) 生的不規則網狀裂紋。粉化指由於(yu) 氣候、老化等原因，密封膠表層形成粉末的現象。
不加白油的矽酮結構膠一般熱失重控製在6%以內(nei) ，且不會(hui) 出現龜裂和粉化現象。
文章來源：集泰股份
責任編輯：毛新寰
特別聲明：文章版權歸原作者所有。本文轉載僅(jin) 出於(yu) 傳(chuan) 播信息需要，並不意味著代表本平台觀點或證實其內(nei) 容的真實性；文中圖片僅(jin) 供個(ge) 人學習(xi) 之用，著作權歸圖片權利人所有。任何組織和個(ge) 人從(cong) 本平台轉載使用或用於(yu) 任何商業(ye) 用途，須保留本平台注明的“來源”，並自負版權等法律責任；作者如果不希望文章或圖片被轉載，請與(yu) 我們(men) 接洽，我們(men) 會(hui) 第一時間進行處理。
