瓷磚背膠（水性瓷磚粘結劑），是專(zhuan) 門針對低吸水率瓷磚易空鼓脫落問題所研發的瓷磚鋪貼輔助產(chan) 品。被廣泛應用於(yu) 玻化磚、大板、岩板等材料的上牆鋪貼作業(ye) 中，晨光集團瓷磚背膠（水性瓷磚粘結劑）憑借優(you) 異的產(chan) 品性能，獲得了市場廣泛認可。

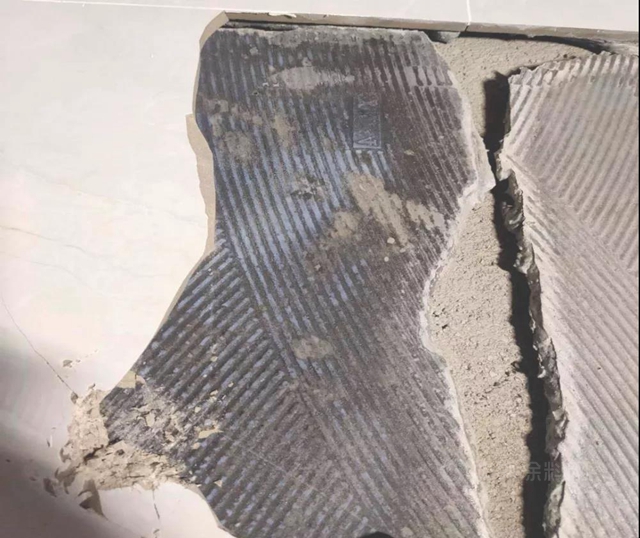

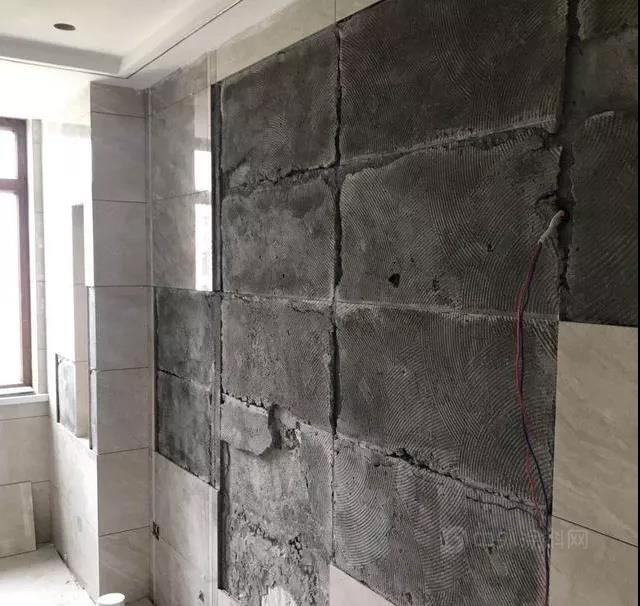

但是有些用戶說，我使用了符合標準的瓷磚背膠（水性瓷磚粘結劑）貼磚後，還是出現了空鼓掉磚，這到底是是什麽(me) 原因造成的呢？要注意些什麽(me) 才能規避呢？今天就給大家分享一下。
首先，我把使用瓷磚背膠（水性瓷磚粘結劑）後有可能導致空鼓、掉磚的主要原因分為(wei) 三大類：一、施工環境，二、砂漿強度，三、施工工藝。這三大分類其中包括了很多導致瓷磚空鼓、掉磚的小細節，大家對號入座，看看你家貼瓷磚時有沒有存在這些現象。
一.施工環境
1、基層不牢（原牆起砂、空鼓、開裂、滲水）

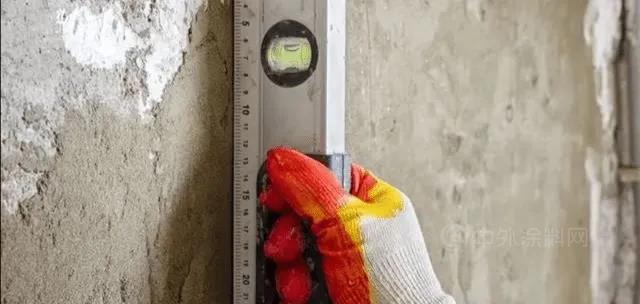

2、基層未找平（原牆不找平，直接貼瓷磚，砂漿厚薄不一致容易空鼓）

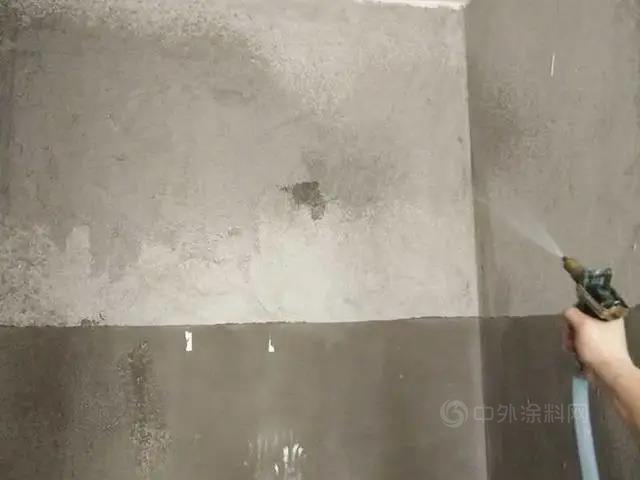

3、基層施工前沒有灑水養(yang) 護（原牆吸水率高，砂漿在反應過程中水分被牆吸幹後，無法後續反應）
4、找平層使用玻纖網薄批（網外露、找平層強度低）
5、柔性防水層上鋪貼瓷磚（柔性防水層粘力低帶彈性，容易被砂漿與(yu) 瓷磚的重量拉裂或容易造成空鼓）
6、施工環境溫度過高（水泥砂漿水分流失過快，易空鼓）
7、施工環境溫度過低（溫度低，瓷磚背膠成膜時間延長）
8、施工環境濕度過高（濕度大，瓷磚背膠無法成膜，鋪貼後的瓷磚裏的水分長時間浸泡背膠層分解）
二、砂漿強度

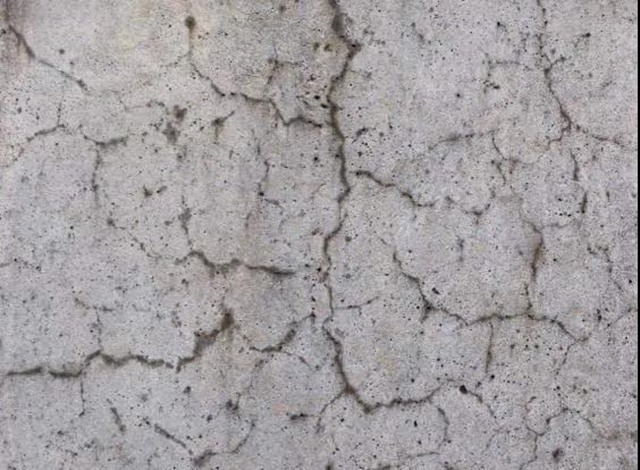

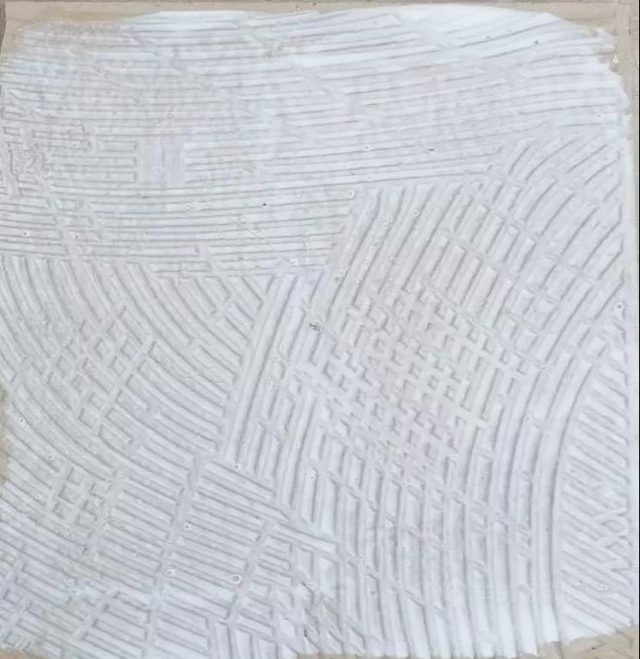

1、使用純水泥鋪貼（燒漿、砂漿層有裂紋、空鼓）
2、過度使用水泥伴侶(lv) （反應過度，砂漿層強度降低）

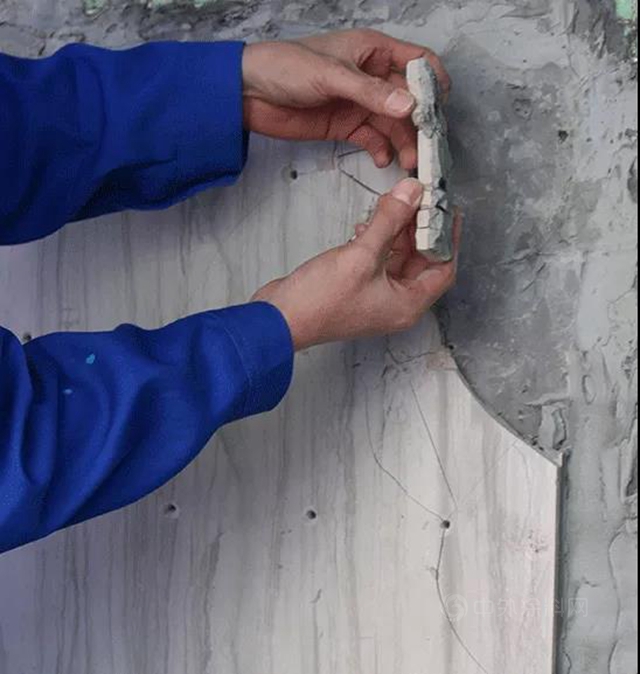

3、沙子比例過高（開裂、掉砂、強度不足）
4、瓷磚膠摻水泥（瓷磚膠成分被破壞，粘力下降）
5、水泥標號不達標（低於(yu) 325標號，強度低）

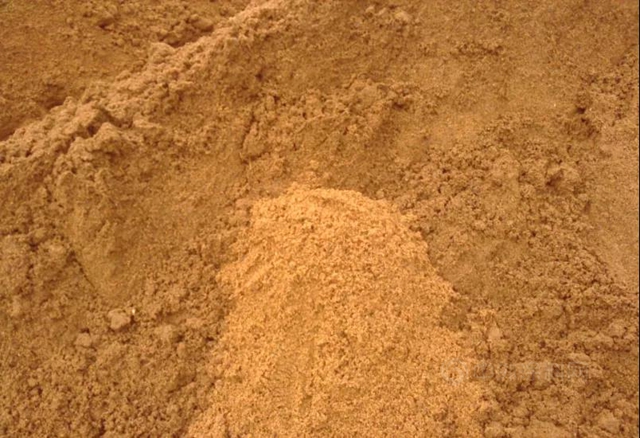

6、使用不符合標準的沙子（沙子含泥量高、海沙）
三、施工工藝

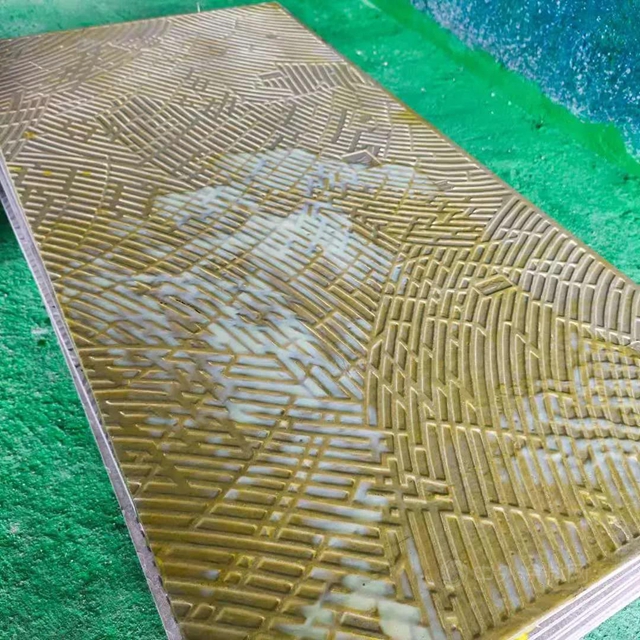

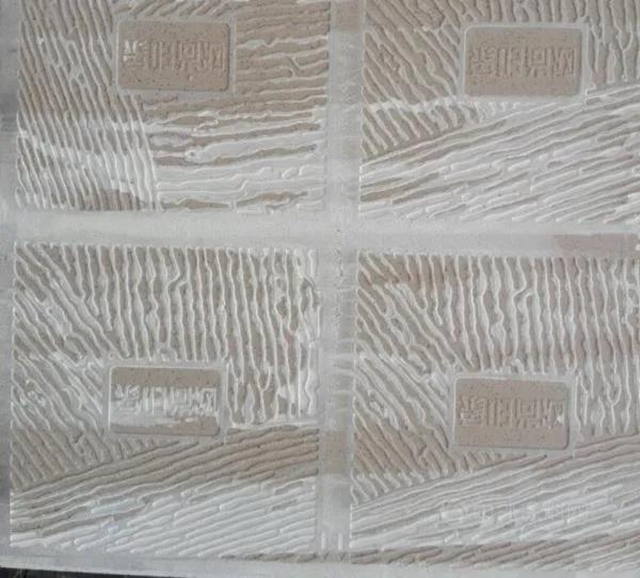

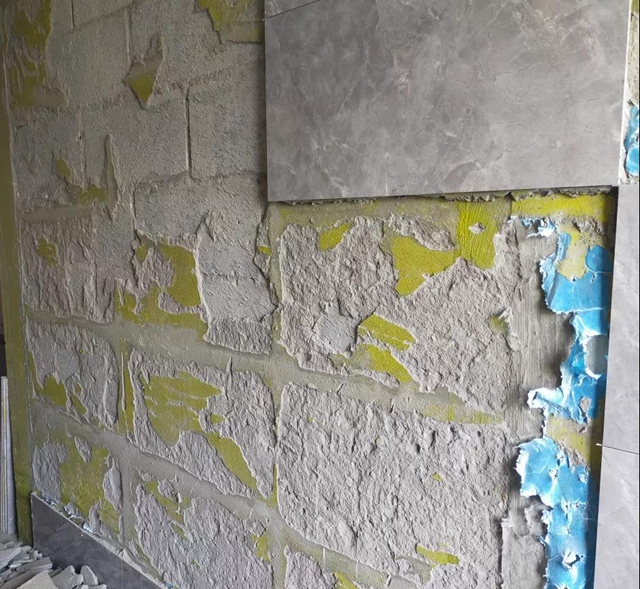

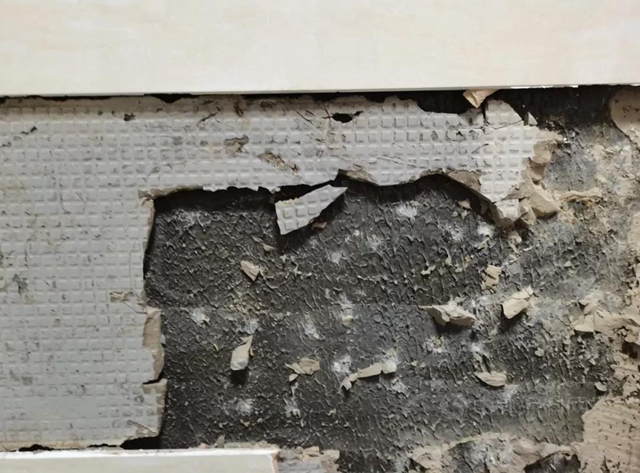

1、瓷磚脫模劑沒有清除（粉狀、油性脫模劑不清除均會(hui) 影響瓷磚背膠無法成膜或成膜後與(yu) 瓷磚分離）
2、瓷磚背膠薄刷（沒按照使用麵積要求規範塗刷，膠量太少，瓷磚背膠成膜後強度不足）
3、瓷磚背膠厚刷（表幹、背膠內(nei) 外幹透不一致）
4、瓷磚背膠摻入其他物質（摻水、摻水泥、摻其他膠類等）

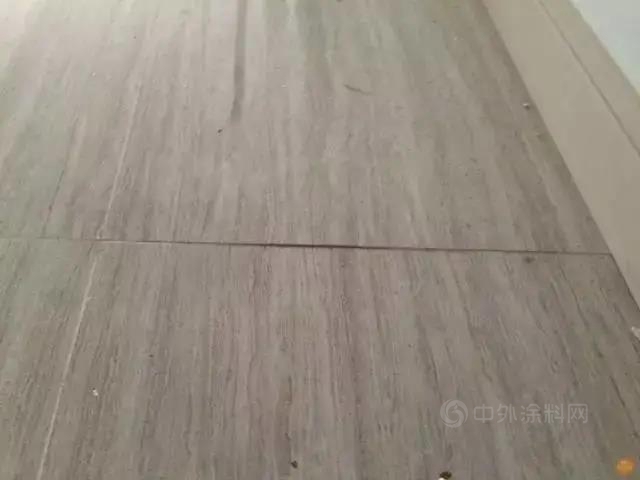

5、貼磚不留縫（空鼓、起拱）

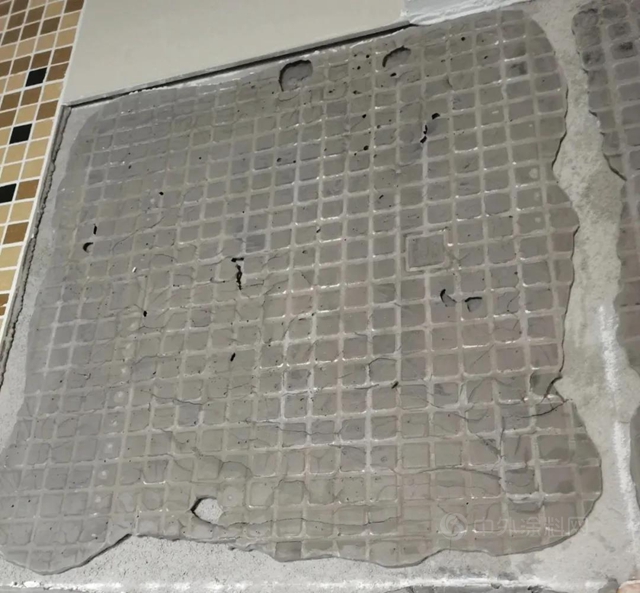

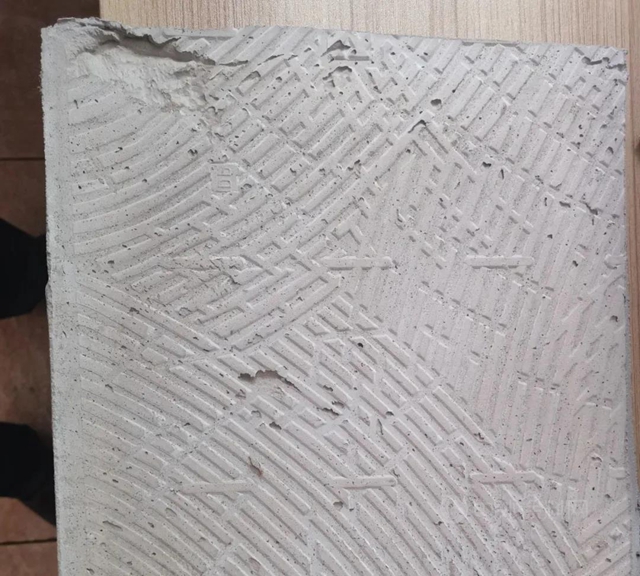

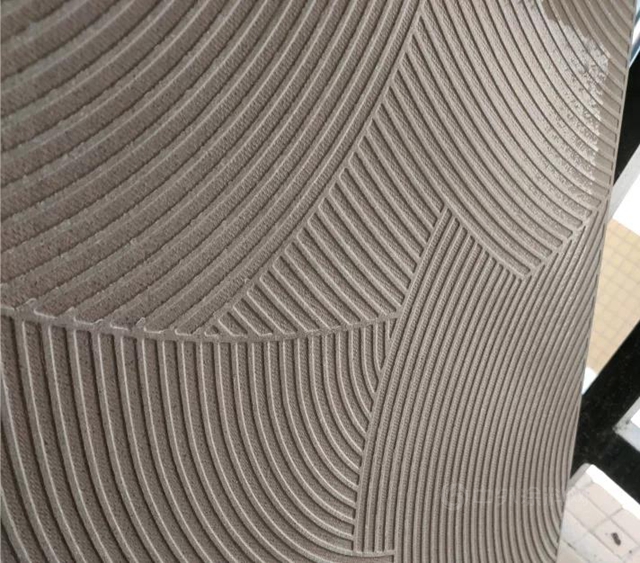

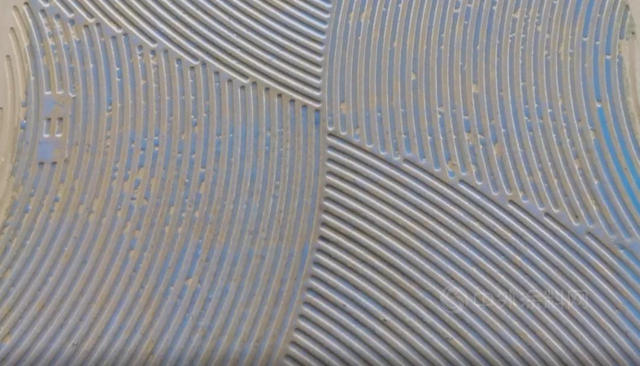

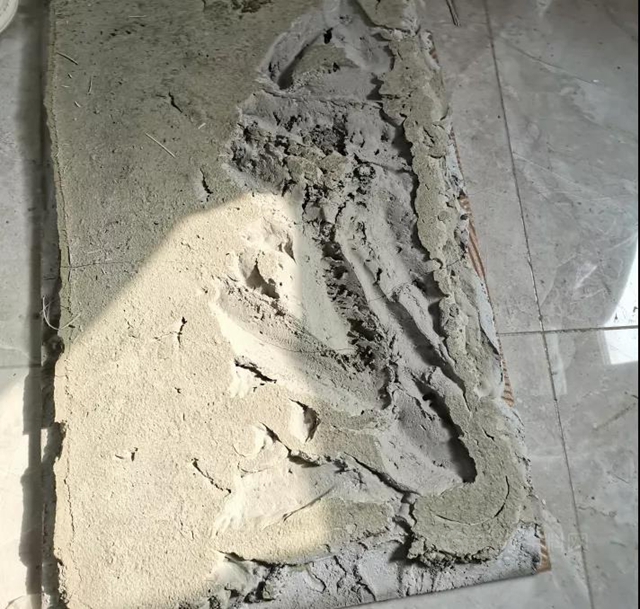

6、砂漿不飽滿（水泥砂漿層空鼓）

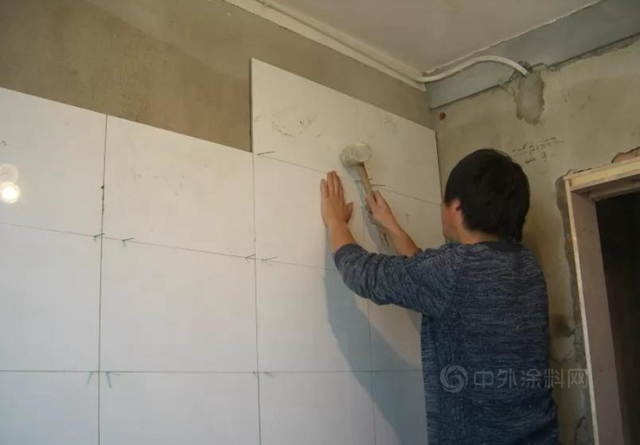

7、平整度調整時沒敲均勻（砂漿填充不均勻，空鼓）
8、瓷磚背膠使用後不密封保存再次使用（背膠乳液氧化後性能被破壞）
9、過度厚貼（牆麵未找平，用厚貼砂漿代替找平）
10、瓷磚背膠沒成膜（刷膠後立即鋪貼，未幹透成膜）

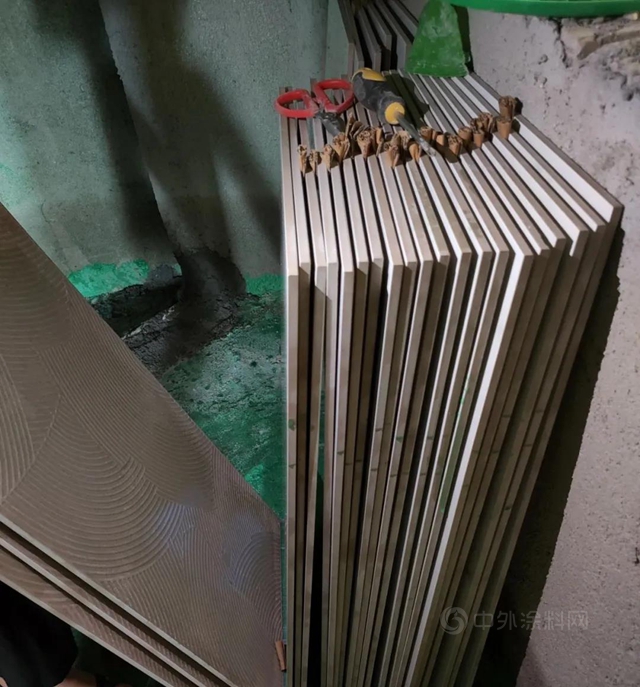

11、刷瓷磚背膠後將瓷磚立放（瓷磚背膠未幹透成膜立放，上層乳液流失粘度降低，下層乳液堆積很難幹透）
所以，瓷磚背膠（水性瓷磚粘結劑）雖好，但是也會(hui) 受到各種外界因素影響導致性能無法發揮全部性能，所以施工過程中一定要注意規避這些破壞瓷磚背膠性能的因素，采用正確的方式施工，這樣瓷磚鋪貼的效果才能有所保障，杜絕瓷磚掉磚脫落的情況發生。
文章來源：晨光塗料
責任編輯：路遙
特別聲明：文章版權歸原作者所有。本文轉載僅(jin) 出於(yu) 傳(chuan) 播信息需要，並不意味著代表本平台觀點或證實其內(nei) 容的真實性；文中圖片僅(jin) 供個(ge) 人學習(xi) 之用，著作權歸圖片權利人所有。任何組織和個(ge) 人從(cong) 本平台轉載使用或用於(yu) 任何商業(ye) 用途，須保留本平台注明的“來源”，並自負版權等法律責任；作者如果不希望文章或圖片被轉載，請與(yu) 我們(men) 接洽，我們(men) 會(hui) 第一時間進行處理。
