一. 實驗背景
目前國內(nei) HDPE雙壁波紋管在高速的發展當中，無機粉體(ti) 大量的應用於(yu) 其中，筆者選取廣源化工不同目數規格的重鈣及相對應的活化產(chan) 品通過實驗對比來分析對HDPE產(chan) 品的力學性能影響。
二. 實驗方案
混料—擠出—注塑-性能測試

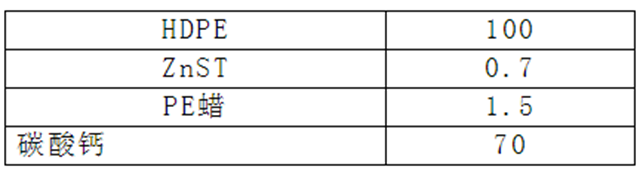

配方：
碳酸鈣GY-216–GY-616,HX-800–HX-2500.測試不同細度對力學性能的影響。
三. 測試項目
密度，熔指，拉伸強度，斷裂伸長率，彎曲強度，彎曲模量
四. 主要儀(yi) 器及設備

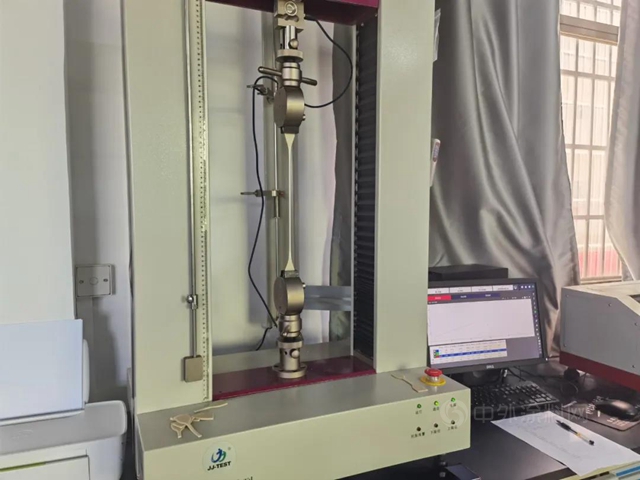

萬(wan) 能力學實驗儀(yi)

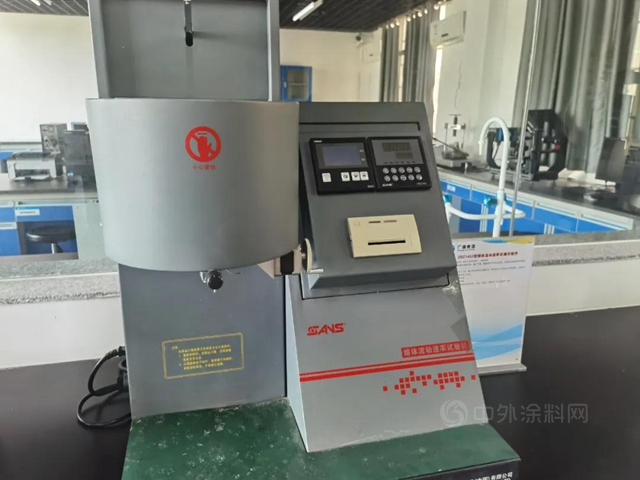

熔體(ti) 流動速率儀(yi)

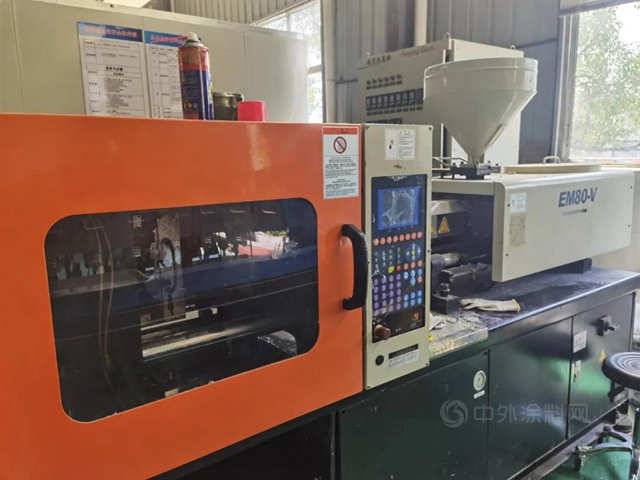

EM-80V注塑機

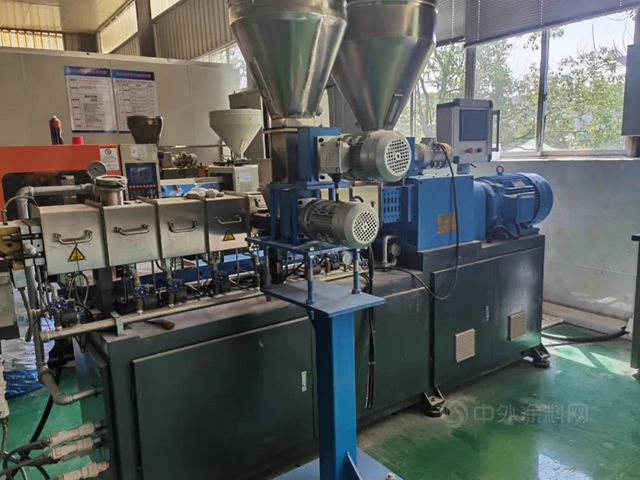

SHJ-36雙螺杆擠出機

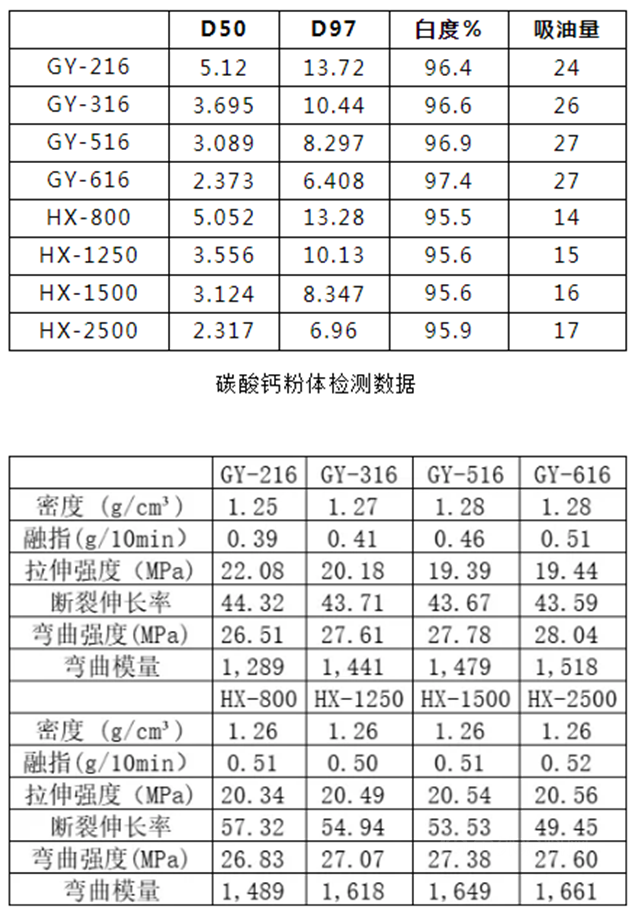

五．實驗結果及分析
總結
1.未改性的鈣粉隨著目數的增加，密度、融指、彎曲強度、彎曲模量隨之提升；拉伸強度，斷裂伸長率卻逐漸下降。
2.活性鈣粉隨目數增加，密度、融指、彎曲強度、拉伸強度有較小幅度的提升，彎曲模量增加幅度明顯；斷裂伸長率隨目數增加有明顯下降。
3.改性與(yu) 未改性鈣粉對比，改性鈣粉的彎曲模量、融指、斷裂伸長率比未改性的明顯要高，密度有下降，而拉伸強度、彎曲強度差距不明顯。
文章來源：江西廣源集團
責任編輯：路遙
特別聲明：文章版權歸原作者所有。本文轉載僅(jin) 出於(yu) 傳(chuan) 播信息需要，並不意味著代表本平台觀點或證實其內(nei) 容的真實性；文中圖片僅(jin) 供個(ge) 人學習(xi) 之用，著作權歸圖片權利人所有。任何組織和個(ge) 人從(cong) 本平台轉載使用或用於(yu) 任何商業(ye) 用途，須保留本平台注明的“來源”，並自負版權等法律責任；作者如果不希望文章或圖片被轉載，請與(yu) 我們(men) 接洽，我們(men) 會(hui) 第一時間進行處理。
