混凝土裂縫產(chan) 生的因素可以分為(wei) 自身因素和其他因素。混凝土本身的配方、施工、養(yang) 護都會(hui) 對裂縫的生成產(chan) 生直接影響。結構設計不合理、外部環境作用導致溫差過大等等，這些都可以歸結到其他因素。
1 混凝土本身的影響
混凝土配方主要是水泥、碎石、砂等粗細骨料以及各種化學外加劑。水泥的種類繁多，初期水化熱、凝結時間各不相同。水化熱越大、細度越大，產(chan) 生裂縫的概率越高。
矽酸鹽水泥、普通矽酸鹽水泥細度用比表麵積表示。比表麵積是水泥單位質量的總表麵積（㎡/kg）。國家標準（GB175－2007）規定，矽酸鹽水泥比表麵積應大於(yu) 300㎡/kg;礦渣矽酸鹽水泥、火山灰質矽酸鹽水泥、粉煤灰矽酸鹽水泥和複合矽酸鹽水泥的細度以篩餘(yu) 表示，其80μm方孔篩篩餘(yu) 不大於(yu) 10%或45μm方孔篩篩餘(yu) 不大於(yu) 30%。水泥中混合材的種類和摻量也會(hui) 影響水泥的顆粒級配，摻石灰石、火山灰類易磨性好的混合材的水泥中細顆粒含量會(hui) 增加。摻礦渣、磷渣等易磨性差的混合材的水泥中細顆粒含量較少。不同粉磨係統（開路粉磨係統、閉路粉磨係統）所生產(chan) 的水泥的顆粒級配也不同。多種水泥生產(chan) 的因素，造成了細度範圍寬窄不一，反應到工程實踐，就是容易產(chan) 生裂縫。
碎石和砂等骨料的含泥量過高也是裂縫產(chan) 生的一大誘因。含泥量過高，容易在水泥漿和骨料之間形成夾層物質，使的水泥漿和骨料不能有效粘結。影響了混凝土的整體(ti) 性，造成開裂。
外加劑的摻入也是影響因素之一。減水劑的摻入，減少了拌和用水；緩凝劑的加入，延緩了水泥水化的速度，對溫度引發的收縮會(hui) 造成影響；水泥膨脹劑的加入也是如此。
2 混凝土成形過程中體(ti) 積變化
混凝土在物理和化學作用下會(hui) 產(chan) 生形變。比如，高滲透性溶液的侵蝕。在混凝土的全壽命周期都會(hui) 有體(ti) 積變化，即：初凝階段的的體(ti) 積變化；初凝-終凝的體(ti) 積變化；終凝-養(yang) 護的體(ti) 積變化。
3 收縮對混凝土的影響
熱脹冷縮是一切物質的固有屬性，混凝土也不例外。混凝土收縮主要可以分為(wei) 以下六種：幹燥收縮、自收縮、塑性收縮、化學收縮、溫度收縮和沉降收縮。
4 徐變
混凝土結構或者材料在長期恒定荷載作用下，變形隨時間增長的現象稱為(wei) 徐變。一般認為(wei) ，引起混凝土徐變的原因主要兩(liang) 個(ge) ：
1)當作用在混凝土構件上的應力不大時，混凝土具有黏性流動性質的水泥凝膠體(ti) ，在荷載長期作用下產(chan) 生黏性流動；
2)當作用在混凝土構件上的應力較大時，混凝土中微裂縫在荷載長期作用下持續延伸和發展。
5 其他因素的影響
混凝土結構設計的影響

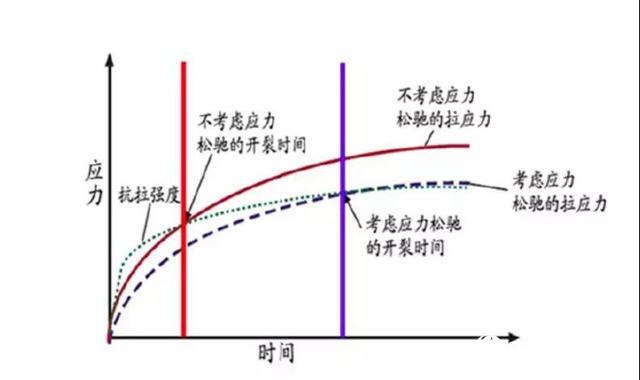

當相對變形量ε＞εp（極限拉伸值）時，混凝土結構容易產(chan) 生開裂現象。極限拉伸值和混凝土本身的設計有關(guan) 聯。極限拉伸值越大，混凝土越不容易開裂。
施工過程中各因素的影響
1、不按規範施工引起的混凝土開裂
未考慮高溫對蒸發量、流動性的影響；混凝土未到強度拆模；後續養(yang) 護不到位；混凝土長距離
運輸造成離析。
2、振搗方式不對，漏振或者過振
3、未及時養(yang) 護或未能采取有效養(yang) 護措施
4、外部環境及氣候影響
帶水施工，大雨天施工。溫度低於(yu) 5℃施工。
來源:東(dong) 方雨虹
責任編輯：餘(yu) 凱旋
（更多資訊請登錄：神秘彩金随机派发规则 www.dgfyfs.com）
文章來源：
責任編輯：
特別聲明：文章版權歸原作者所有。本文轉載僅(jin) 出於(yu) 傳(chuan) 播信息需要，並不意味著代表本平台觀點或證實其內(nei) 容的真實性；文中圖片僅(jin) 供個(ge) 人學習(xi) 之用，著作權歸圖片權利人所有。任何組織和個(ge) 人從(cong) 本平台轉載使用或用於(yu) 任何商業(ye) 用途，須保留本平台注明的“來源”，並自負版權等法律責任；作者如果不希望文章或圖片被轉載，請與(yu) 我們(men) 接洽，我們(men) 會(hui) 第一時間進行處理。
