電纜行業(ye) 在我國的機械行業(ye) 中僅(jin) 次於(yu) 汽車行業(ye) ，位居我國第二大的產(chan) 業(ye) ，可以說哪裏有建設，哪裏有發展，哪裏就有電纜，其市場及發展前景相當吸引人。隨著電纜高分子材料的廣泛應用，如何解決(jue) 其可燃性而帶來的火災危害受到國家政府和人民的普遍關(guan) 注，在這樣的市場背景下，電纜高分子材料的低煙、無鹵、阻燃、環保已經成為(wei) 電纜發展和研發的主要方向。

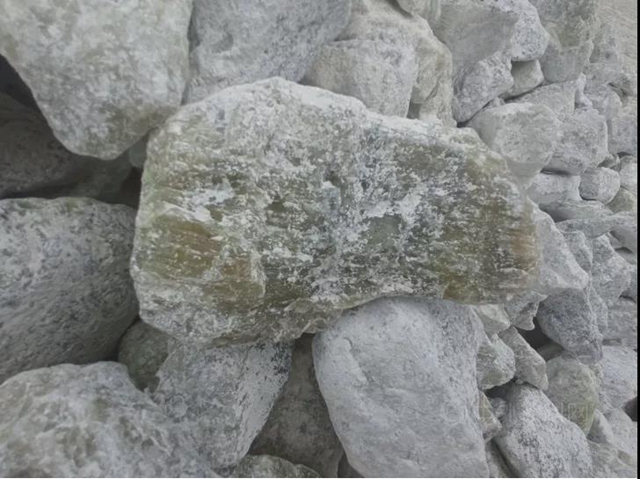

廣源集團氫氧化鎂原礦圖
在低煙無鹵聚烯烴電纜料的生產(chan) 過程中，通常采用乙烯-乙酸乙烯共聚物(EVA)、線性低密度聚乙烯（LLDPE）、低密度聚乙烯（LDPE）熱塑性彈性體(ti) （POE）等作為(wei) 基體(ti) 樹脂，由於(yu) LLDPE的熔體(ti) 粘度較大，熔體(ti) 強度較低，加入少量的LDPE可以提高電纜料的加工性能，同時EVA和POE的加入可以改善LLDPE的力學性能。LLDPE/LDPE具有很好的電氣性能，但阻燃性非常差（氧指數分別為(wei) 18%、17.6%），要想大幅提高電纜料的阻燃效果，通常會(hui) 添加較多份數的無機阻燃劑，其中以氫氧化鎂和氫氧化鋁使用最為(wei) 廣泛。
廣源集團氫氧化鎂產(chan) 品圖
氫氧化鎂是一種集阻燃、抑煙、防滴、填充四大能於(yu) 一體(ti) 的綠色無機阻燃粉體(ti) 材料，其無揮發、無毒、不產(chan) 生腐蝕氣體(ti) ，具有優(you) 異的阻燃性、抑煙性和燃燒成炭性。氫氧化鎂的阻燃機理為(wei) ：分解吸熱，由此降低聚合物表麵的實際溫度；分解出的水蒸氣，不僅(jin) 成為(wei) 製冷劑還可起到稀釋可燃性氣體(ti) 和表麵氧氣的作用；脫水生產(chan) 的氧化鎂是一類絕佳的耐火材料，覆蓋於(yu) 高聚物表麵能提高高聚物抵抗火焰的能力，起到隔絕空氣阻止燃燒的目的，且氧化鎂具有很高的比表麵積，能吸收煙和可燃物。

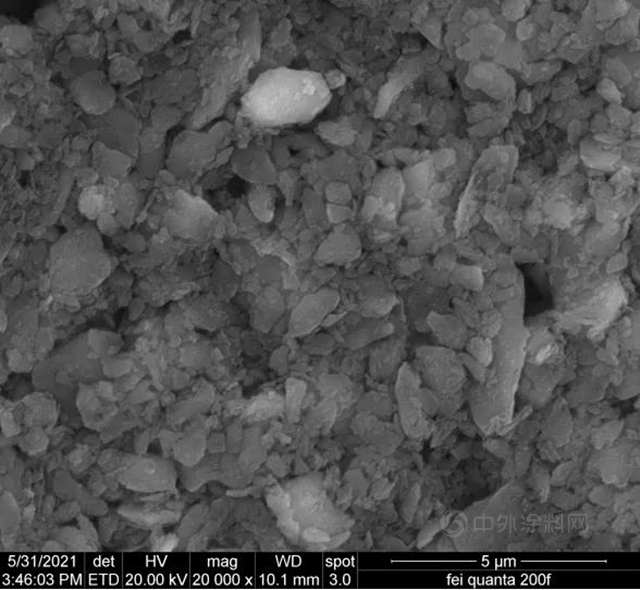

氫氧化鎂GY-6000 SEM照片
目前低煙無鹵聚烯烴電纜料通常采用氫氧化鎂與(yu) 氫氧化鋁搭配起來起到較好的協同阻燃效果，這是由於(yu) 兩(liang) 者的分解溫度不同，在分解吸熱溫度具有很好的互補性，可以在相當寬的溫度範圍內(nei) 吸收電纜燃燒所釋放的熱量，增大了吸熱能力，從(cong) 而提升了電纜的阻燃效果。氫氧化鋁和氫氧化鎂的阻燃機理類似，但是氫氧化鎂的熱分解溫度比氫氧化鋁高100℃，吸熱量高約17%，抑煙能力和成炭效果也較好，因此，加工溫度較高的電纜料以氫氧化鎂為(wei) 主要阻燃劑更為(wei) 適宜。
氫氧化鎂作為(wei) 阻燃劑生產(chan) 製備低煙無鹵聚烯烴電纜料，比較關(guan) 注氫氧化鎂的物性指標主要有：氫氧化鎂的純度、氫氧化鎂的細度和氫氧化鎂的表麵包覆率。
（1）氫氧化鎂的純度：純度越高，有效阻燃成分就越多，阻燃效果就越好。廣源集團生產(chan) 的氫氧化鎂原礦選自遼寧寬甸、鳳城高品質水鎂石原礦，白度好、純度高，是加工生產(chan) 氫氧化鎂阻燃劑的理想原料，白度≥94度，MgO含量≥62%。
（2）氫氧化鎂的細度：細度越細，補強效果越好，對電纜的拉伸、斷裂性能和表麵光澤度貢獻越大，同時細度越細，表麵積越大，粒子分解時表麵水蒸氣氣壓越小，在電纜料燃燒時分解更快，且均勻，從(cong) 而阻燃效果越好。廣源集團采用自主開發的全陶瓷濕法研磨工藝對水鎂石原礦進行超細化生產(chan) ，細度細，粒徑分布窄，D50≤1.6μm，D90≤2.6μm，2μm含量≥61.6%，比表麵積≥21.4m2/g。
（3）氫氧化鎂的表麵包覆率：氫氧化鎂是強極性及親(qin) 水粉體(ti) 材料，聚烯烴為(wei) 非極性高聚物，兩(liang) 者相容性較差，廣源集團氫氧化鎂經獨特的表麵改性工藝進行複合表麵改性處理，包覆率≥98%，降低了吸潮性，提高了粉體(ti) 的加工流動性、分散性和與(yu) 基材高聚物的相容性，對製品力學性能影響小。

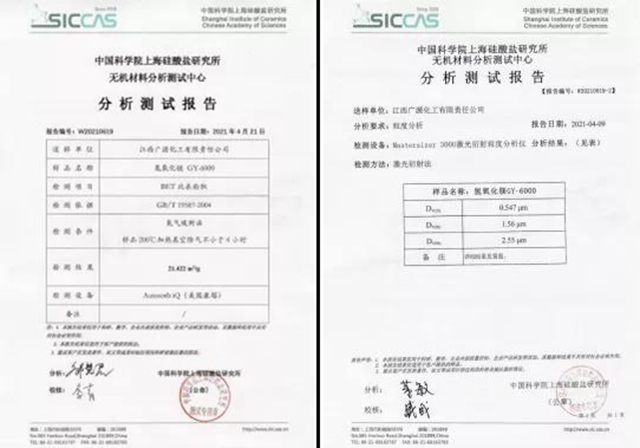

氫氧化鎂GY-6000檢測報告
文章來源： 江西廣源集團
責任編輯：路遙
特別聲明：文章版權歸原作者所有。本文轉載僅(jin) 出於(yu) 傳(chuan) 播信息需要，並不意味著代表本平台觀點或證實其內(nei) 容的真實性；文中圖片僅(jin) 供個(ge) 人學習(xi) 之用，著作權歸圖片權利人所有。任何組織和個(ge) 人從(cong) 本平台轉載使用或用於(yu) 任何商業(ye) 用途，須保留本平台注明的“來源”，並自負版權等法律責任；作者如果不希望文章或圖片被轉載，請與(yu) 我們(men) 接洽，我們(men) 會(hui) 第一時間進行處理。
