1. 什麽(me) 是環氧地坪?
環氧地坪，全稱環氧樹脂地坪，是以環氧樹脂、固化劑為(wei) 成膜物質，添加滑石粉、石英粉、顏料、助劑等製成的一種功能性材料。環氧地坪是一種裝飾性和功能性都極好的地麵產(chan) 品，具有較高強度的塗膜性能，施工漆膜表麵平整光滑，清潔簡單，適用範圍廣。

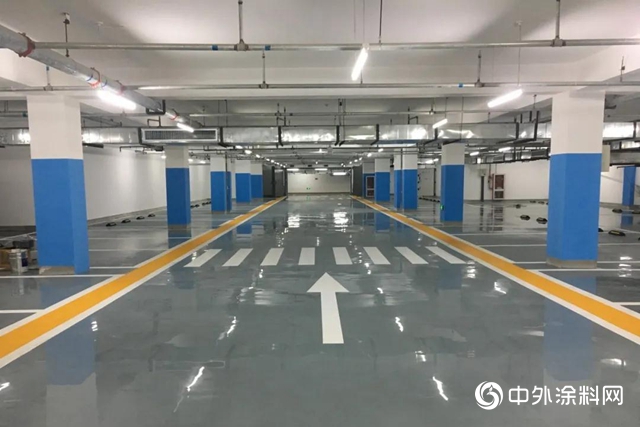

2. 環氧地坪的適用範圍有哪些？
生產(chan) 車間、無塵車間、倉(cang) 庫、防靜電防腐等特殊要求的車間倉(cang) 庫、辦公室裝飾地麵及地下車庫等區域。
3. 環氧地坪有幾種類型？
a、環氧平塗地坪（普通車間防塵、對環境要求不高的場所）。
b、環氧自流平地坪（無塵車間、對廠房淨化要求比較高工業(ye) 生產(chan) 區域）。
c、環氧防靜電地坪（對抗靜電有要求的電子行業(ye) 製造車間）。
d、環氧超耐磨地坪（工廠有重負荷運行的車間、倉(cang) 庫、通道、地下停車場等區域）。
e、防腐地坪（對防腐要求較高的車間地麵或者防腐池）。
f、環氧磨石地坪、環氧彩砂地坪（裝飾性要求較高場所）。
4. 環氧地坪的厚度？
根據劃分的環氧地坪種類，地坪的厚度設計從(cong) 0.5mm到5mm不等。但是工業(ye) 地坪的厚度設計需要考慮多種情況。從(cong) 平整度的考慮到載重要求，使用年限等方麵。
5. 環氧地坪材料固化劑有幾種？
聚硫醇、脂肪族多胺、芳香族多胺、聚酰胺、聚醚胺等。
6.環氧地坪（胺固化）常用的稀釋劑有幾種？
二甲苯、苯甲醇、甲基乙基酮、環已酮、丁基縮水甘油醚等。
7. 環氧地坪防油滲嗎？
對於(yu) 一般的機油、齒輪油等有防滲透作用。
8. 環氧地坪耐酸堿嗎？
耐輕微的酸堿，時間不宜太長。有專(zhuan) 門的環氧防腐地坪可以耐98%濃硫酸，不變色、不擊穿。
9. 環氧地坪可以用在室外嗎？
一般不建議用在室外，底漆和中塗可以選用普通環氧地坪，麵漆選擇耐候性好一些的比如耐候聚氨酯地坪、耐候丙烯酸等耐候地坪。
10. 安全性要求
如果地坪處在油漬環境或坡道處，則需要選擇防滑地坪；如果在加油站，油庫等特殊場所需要選擇防靜電、防爆的。
11. 機械性能要求
a. 耐磨性：地坪在使用時會(hui) 有哪些車輛行走；
b. 耐壓性：地坪在使用時會(hui) 承受多大荷載；
c. 耐衝(chong) 擊性：衝(chong) 擊力是否會(hui) 引起地坪麵剝離；
12. 環氧地坪抗老化性
環氧地坪一般使用年限為(wei) 5-8年。

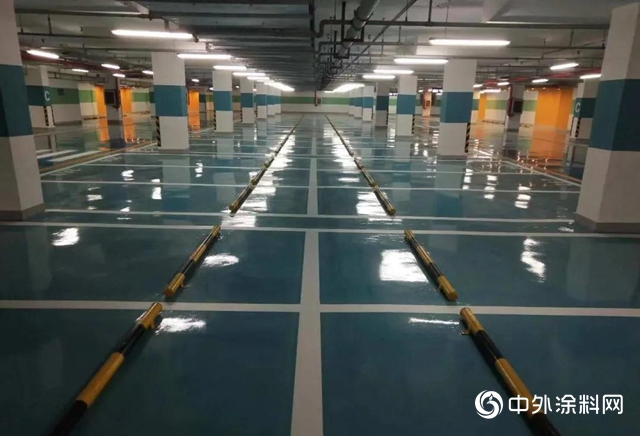

13. 環氧地坪用在地下車庫，噪音如何解決(jue) ？
地下車庫噪音問題，可以選擇環氧橘皮皺麵防滑地坪或者超耐磨地坪，可以有效的降低噪音。
14. 環氧地坪表麵劃痕可以修複嗎？
可以修複，如果比較嚴(yan) 重，可以翻新重做一層麵漆或者在做完的地坪上加塗一道罩光漆來進行保護。
15. 環氧地坪可以用在食品行業(ye) 嗎？
可以，現在有食品級的環氧地坪，水性環氧地坪就可以達到要求。
16. 環氧地坪可以用在冷庫嗎？
不建議用在冷庫，有諸如水性聚氨酯砂漿等專(zhuan) 用的冷庫地坪產(chan) 品。
17. 地下車庫做的環氧地坪，如何解決(jue) 有水時特別滑的情況？
可以做成防滑性的，並做好排水溝等排水措施。
18. 環氧防靜電地坪適用於(yu) 什麽(me) 區域？
適合於(yu) 要求高度清潔、美觀、無塵、無菌、對防靜電有一定要求的廠房、車間等地麵，比如電子廠、配電房等。
19. 環氧地坪對基層的要求？
a.基層強度：一般要求抗壓強度≥25Mpa；
b.粘結強度在1.5Mpa以上；
c.地坪含水率6%以下；
d.平整度符合國家標準；
e.水泥素地表麵的PH值為(wei) 6.8-8.0；
20. 混凝土澆築後多久可以做環氧地坪？
一般情況要28天以上。
21. 地坪漆通用施工工藝
1、基麵處理；
2、塗刷封閉底漆；
3、批刮中塗砂漿層
3、批刮中塗膩子層；
4、打磨、吸塵；
5、輥塗/镘塗麵漆層；
6、工程養(yang) 護；
22. 環氧地坪可以做在水磨石上麵嗎？
可以做，但要重點進行打磨處理。
23. 環氧地坪多久可以固化？
常規的環氧材料，在標準條件（25℃，50%濕度）下一般表幹≤6小時，實幹≤24小時。在不同的溫度和濕度下幹燥速度有比較大的差異，還受漆膜厚度、通風狀況、下層塗料等影響。通常，當溫度升高時，幹燥時間縮短；當溫度降低時，幹燥時間加長。
24. 環氧地坪的驗收標準
a、環境溫度為(wei) 25℃時，施工後2-3天應達到實幹，即硬度達到完全固化的80%左右；
b、表麵不能出現發粘現象；
c、氣泡：平塗型、砂漿型無氣泡，自流平允許1個(ge) 小氣泡/10平方米；
d、流平性好，無镘刀痕，大麵積接口處基本平整;
e、無浮色發花，顏色均勻一致，大麵積接口處允許有極不明顯的色差；
f、無粗雜質，但允許有空氣中的浮塵掉落在造成的極小缺陷；
g、地坪表麵應平整平滑，光澤度應達到設計要求（高光澤≥90、有光≥70、半光50～70），平塗型為(wei) 有光、水性為(wei) 半光～無光；
h、桔皮、砂漿防滑麵效果應很明顯。
25. 環氧地坪的溫度適應範圍？
根據所用的材料和所使用的固化劑不同，所適應的溫度也不同。
26. 環氧地坪出現縮孔是什麽(me) 原因？
基層封閉不好、材料攪拌不均勻、材料固化太快、材料添加的助劑超量、基麵有油汙，底層油漆泛油、或者基麵有水沒有清理幹淨、厚塗型的自流平產(chan) 品做成薄塗的工藝、噴塗時壓縮的空氣中有過量的水和油類的物質等原因。
27. 環氧地坪多久需要維修或重裝？
環氧地坪的使用周期一般在5-8年，在到達使用年限之後就需要進行必要的維修或者重新塗裝。
28. 環氧自流平地坪出現刀痕是什麽(me) 原因？
材料固化太快流平性不好、輔助消泡不充分、施工時回刀不均勻、材料用量太少，溫度低粘度高都有可能造成自流平出現刀痕。
29. 施工中環氧地坪出現色差是什麽(me) 原因？
1、環氧樹脂塗料主劑沉澱，未充分攪拌均勻；
2、倒料在地麵上，與(yu) 前接縫處的接觸時間過久；
3、塗層厚薄不均；
4、施工中途斷料；
5、采用不同批號麵漆；
30. 環氧地坪需要留設伸縮縫嗎？
根據地坪的麵積和基層伸縮縫的留設情況來確定。
31. 環氧地坪為(wei) 什麽(me) 起殼？
基層處理不到位、沒做防水層、嚴(yan) 重超過設計荷載。
32. 環氧地坪使用時有什麽(me) 注意事項？
a、施工完，需養(yang) 護7-10天後方可使用；
b、在養(yang) 護期間，應避免水或其它溶液浸潤表麵；
c、凡進入車間員工必須要換成膠底鞋；
d、凡是硬件：如鐵椅、鐵桌等須將其腳包起來；
e、清潔時請用軟質吸水性好的拖把，但請注意地麵濕滑；
f、設備進廠前，在地坪上鋪上硬紙箱墊底；
33. 環氧地坪施工時有灰塵嗎？
會(hui) 有些灰塵，但可以通過施工設備的方法盡量減少產(chan) 生灰塵，選擇帶吸塵的打磨機。
34. 環氧地坪冬天可以施工嗎？
環氧類產(chan) 品施工溫度建議不低於(yu) 10℃。
35. 環氧地坪發白是什麽(me) 原因？
1、冬天油漆反應速度過慢，且硬化劑與(yu) 空氣反應產(chan) 生白霧狀；
2、在低溫多濕的場合施工；
3、施工後遭水侵入。
施工中避免發白的辦法
1、選擇適當硬化劑；
2、避免低溫高濕條件施工，不得已時應采取加溫除濕措施，如空調加溫降濕，暖風機加溫；
3、避免施工後有水侵入；
36. 環氧材料分冬季和夏季配方嗎？
分的，一般10-20℃選用冬用配方，20-30℃選用夏用配方。
37. 施工中環氧地坪出現色差怎麽(me) 辦？
1、施工前主劑應先充分攪拌均勻；
2、避免與(yu) 前接縫處接觸間隔太久，盡可能整個(ge) 操作線一起施工；
3、盡量使用固定工具及加強施工人員施工熟練度；
4、塗料須一次備足，防止斷料；
5、盡可能使用同一批號塗料；
38. 環氧地坪漆滲色的原因
1、底漆不幹；
2、底漆和麵漆的色差；
3、抹塗底或底材中含有色物質；
4、底漆中含有有機顏料；
39. 如何判斷環氧地坪是否老化
失光是環氧地坪漆塗膜老化的最初的特征；
塗膜變色是環氧地坪漆塗膜開始老化的另一特征；
粉化就是環氧地坪塗膜已經老化的象征；
40. 環氧地坪出現失光、變色及粉化，應該怎麽(me) 辦？
在失光或者變色的部位重新塗刷環氧地坪漆麵漆，重塑它的裝飾性效果。粉化階段，喪(sang) 失的不僅(jin) 是裝飾性效果，其實用性能也隨之下降，這時就需要徹底去掉塗層，重新塗裝。
來源:地坪漆
責任編輯：李德勝
（更多資訊請登錄：神秘彩金随机派发规则 www.dgfyfs.com）
文章來源：
責任編輯：
特別聲明：文章版權歸原作者所有。本文轉載僅(jin) 出於(yu) 傳(chuan) 播信息需要，並不意味著代表本平台觀點或證實其內(nei) 容的真實性；文中圖片僅(jin) 供個(ge) 人學習(xi) 之用，著作權歸圖片權利人所有。任何組織和個(ge) 人從(cong) 本平台轉載使用或用於(yu) 任何商業(ye) 用途，須保留本平台注明的“來源”，並自負版權等法律責任；作者如果不希望文章或圖片被轉載，請與(yu) 我們(men) 接洽，我們(men) 會(hui) 第一時間進行處理。
