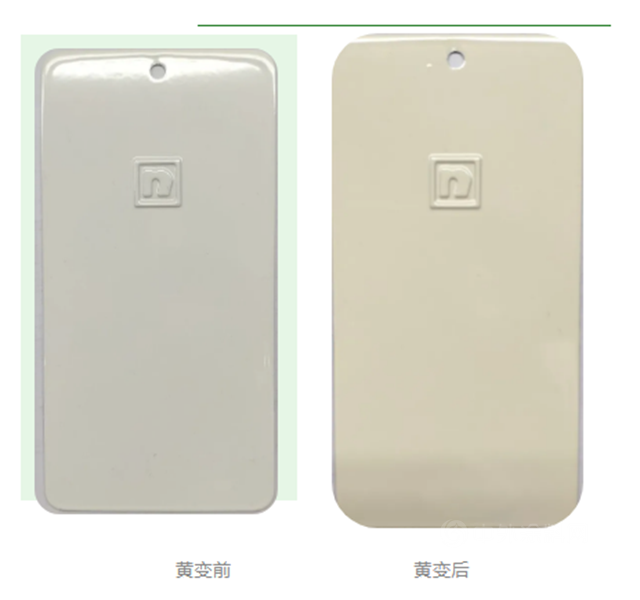

粉末塗料需要通過高溫烘烤使粉末熔融，這個(ge) 過程中淺色的粉末塗層容易發生黃變。造成粉末黃變的根本原因是發生過多的氧化反應，以下幾種是常見導致過多氧化的因素：
粉末在烤箱烘烤時間過長，烤箱溫度過高。一般粉末塗料在200°C，10分鍾左右就能夠完全熔融固化，要嚴(yan) 格按照粉末塗料的技術要求來控製烤箱溫度與(yu) 烘烤時間。
不同的工件基材、厚度與(yu) 形狀，卻無區分使用同樣的固化溫度與(yu) 烘烤時間。尤其是工件基材的升溫速率差異較大，薄板件一般升溫快，後段溫度比設計溫度會(hui) 高出20℃左右，造成厚薄板件溫度差異過大產(chan) 生色差。應該根據工件的材質、厚度、形狀進行分類，分別定製不同的固化溫度與(yu) 時間，這樣能夠有效地改善黃變現象。
客戶現場不同的烘烤條件也會(hui) 導致黃變。同一種粉末塗料采用電加熱方式的烘道一般黃變情況不明顯，而燃氣爐由於(yu) 有氧化反應，烘道黃變情況較為(wei) 嚴(yan) 重。根據不同的烘烤設備，有針對性地調整粉末配方能大大減小黃變程度。
除此之外，粉末塗料本身使用的原料不耐高溫，如鈦白粉、樹脂、填料，部分色料耐溫性能較差，230℃以上發生氧化分解。在調整粉末配方時選用優(you) 質的原料，也可以在配方中添加粉末專(zhuan) 用的抗黃變助劑（一般為(wei) 抗氧劑），都能有效緩解黃變問題。
文章來源：立邦粉末塗料
責任編輯：路遙
特別聲明：文章版權歸原作者所有。本文轉載僅(jin) 出於(yu) 傳(chuan) 播信息需要，並不意味著代表本平台觀點或證實其內(nei) 容的真實性；文中圖片僅(jin) 供個(ge) 人學習(xi) 之用，著作權歸圖片權利人所有。任何組織和個(ge) 人從(cong) 本平台轉載使用或用於(yu) 任何商業(ye) 用途，須保留本平台注明的“來源”，並自負版權等法律責任；作者如果不希望文章或圖片被轉載，請與(yu) 我們(men) 接洽，我們(men) 會(hui) 第一時間進行處理。
